Les appareils électroniques modernes utilisent un environnement riche en énergie électromagnétique, et la réaction à ces champs se manifeste d'une manière ou d'une autre dans chaque circuit, câble ou composant. C'est pourquoi les fabricants doivent s'assurer que leurs conceptions ne produisent pas d'interférences indésirables et sont suffisamment robustes pour résister aux perturbations externes. Test de conformité EMI Ce guide offre une analyse approfondie des tests d'émissions et d'immunité, et souligne l'importance du récepteur EMI pour vérifier la conformité aux réglementations internationales. Pour les jeunes ingénieurs, les développeurs de produits et même les responsables de la conformité, il est essentiel de comprendre comment tester les produits afin de les commercialiser en toute sécurité et fiabilité.

Pourquoi la conformité EMI est importante

Les communications numériques peuvent être perturbées, l'efficacité des produits réduite et, dans certains cas, leur fonctionnement totalement interrompu par des interférences électromagnétiques. Les appareils mal blindés ou mal conçus peuvent laisser passer des parasites vers les autres équipements environnants, provoquant ainsi une instabilité et des problèmes de performance. C'est pourquoi la conformité aux normes CEM (compatibilité électromagnétique) n'est pas seulement une obligation légale, mais aussi une protection technique essentielle non seulement du produit, mais également de son environnement.

Les organismes internationaux de normalisation de la sécurité exigent que tout équipement électronique subisse des tests standardisés d'émissions et d'immunité. Les certifications telles que FCC, CE, CISPR, IC, ISO et IEC ne sont accordées qu'après validation du niveau d'interférence du produit. Ceci garantit la compatibilité des produits dans un même environnement électromagnétique sans interférences. Un récepteur EMI performant contribue également à ce processus, en permettant aux ingénieurs de mesurer, d'enregistrer et de vérifier le niveau d'émission lors des tests.

Types de tests de conformité EMI

Les tests de compatibilité électromagnétique (CEM) se divisent en deux grandes catégories : les tests d’émissions et les tests d’immunité. Ces deux types de tests peuvent être complexes et nécessiter des équipements, du personnel qualifié et un environnement réglementé. Il est donc essentiel de bien les comprendre pour que ce guide de conformité aux normes CEM soit efficace.
Emissions Rayonnées
Les champs électromagnétiques générés par le fonctionnement des circuits électroniques entraînent des émissions rayonnées. Ces zones d'émission peuvent se propager dans l'air et atteindre d'autres appareils situés à différentes distances. Afin de quantifier ces champs indésirables, les ingénieurs utilisent des antennes, des absorbeurs, des chambres blindées, des préamplificateurs et un récepteur IEM qui enregistre le spectre de fréquences et localise les sources d'interférences. Les produits tels que les appareils sans fil, les systèmes d'éclairage LED, les contrôleurs embarqués et la plupart des appareils électroniques grand public doivent être soumis à des tests de radioactivité.
Émissions conduites
Les câbles d'alimentation et les lignes de communication transmettent des émissions conduites, contrairement aux émissions contrôlées par l'air. Ces perturbations se propagent dans les câbles et peuvent se décharger dans le réseau électrique ou endommager d'autres appareils connectés. Ce type de test nécessite un réseau de capteurs d'interférences (LISN), un réseau de couplage et un récepteur électromagnétique de haute précision afin de mesurer le bruit sur les lignes électriques. Les normes exigent une surveillance étroite des perturbations dans certaines gammes de fréquences, généralement entre 150 kHz et 30 MHz.
Test d'immunité
Les tests d'immunité garantissent qu'un produit peut résister aux chocs électriques sans défaillance. Les dispositifs doivent pouvoir supporter les décharges électrostatiques, les transitoires électriques rapides, les surtensions, les champs magnétiques et les interférences radiofréquences. Ce groupe utilise des générateurs spéciaux tels que des équipements de surtension, des machines à impulsions EFT, des émetteurs d'immunité RF et des simulateurs ESD. De nombreux laboratoires disposent d'équipements fournis par les fabricants. LISUN Ils intègrent généralement un logiciel de contrôle automatisé pour assurer la répétabilité et la cohérence.

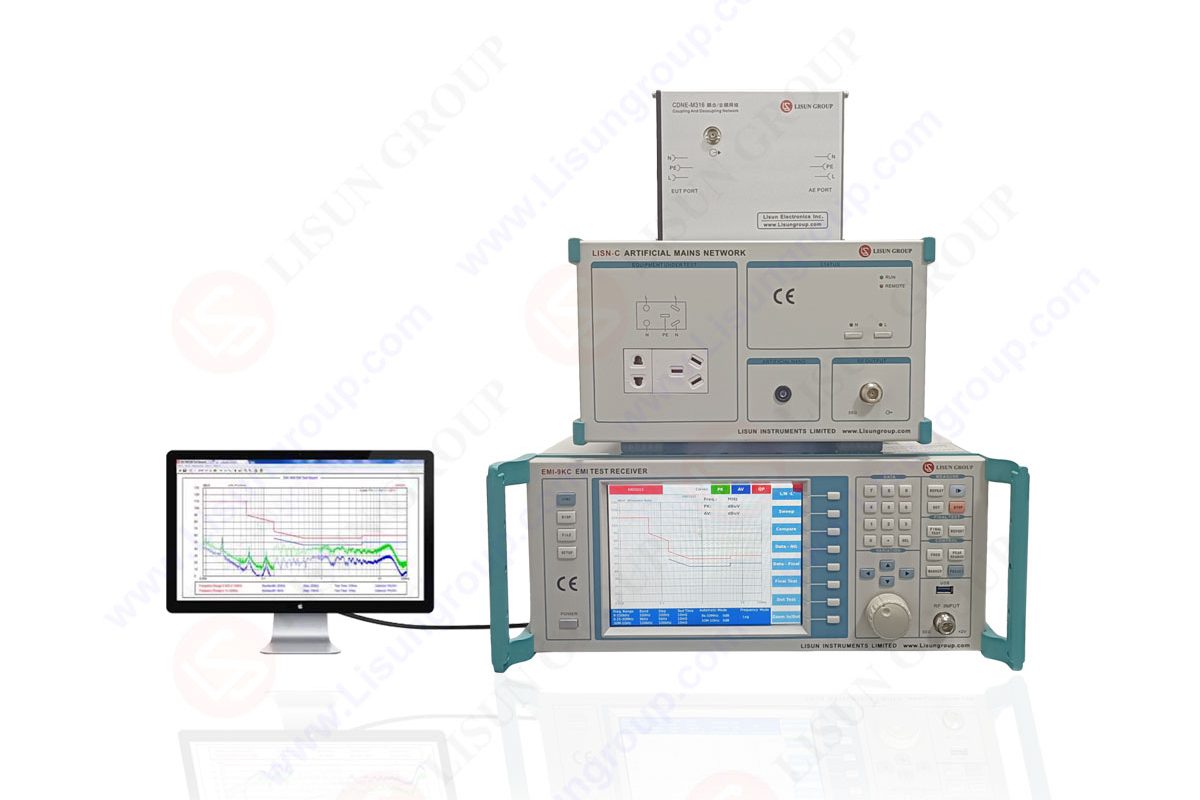

Figure : Récepteur de test EMI

Préparation d'un produit pour les tests de conformité EMI

La plupart des ingénieurs rencontrent des difficultés lors des tests de conformité formels en raison du manque de préparation du produit. Une stratégie de pré-conformité formelle minimise les risques de défaillances inattendues et réduit les délais de développement.

L'évaluation de l'implantation des circuits imprimés est la première étape. Les concepteurs doivent minimiser les boucles, contrôler le chemin de retour et optimiser le routage haute fréquence. L'utilisation de ferrites pour le blindage et les câbles, ainsi qu'une conception appropriée du boîtier, contribuent également à réduire le bruit rayonné.

Après l'optimisation du matériel, il est possible de tester la fonctionnalité dans une petite chambre de pré-conformité ou dans une station de test en champ proche. Cela permet aux ingénieurs de déterminer les zones critiques d'émission et de garantir la stabilité de la conception. Un récepteur EMI, utilisé à ce stade, fournit des données fiables sur les fréquences de crête et aide les ingénieurs à mettre en œuvre des solutions spécifiques avant de passer aux tests de certification complets.

Comment un récepteur EMI prend en charge les tests de conformité

Le récepteur EMI joue un rôle essentiel dans le processus de conformité, car il permet de mesurer les signaux conformément aux exigences CISPR et IEC. Contrairement aux analyseurs de spectre, qui sont des appareils à usage général, les récepteurs EMI sont utilisés dans le cadre de tests normalisés. Ils sont dotés de bandes passantes, de modes de détection, de cycles de mesure et d'étages d'entrée de précision spécifiques.

Lors des tests d'émissions rayonnées, le récepteur est relié à des antennes étalonnées qui détectent les champs électromagnétiques sur une large gamme de fréquences. Le récepteur effectue ensuite un balayage de cette gamme afin de détecter tout pic dépassant la limite légale. Pour les émissions conduites, le récepteur utilise un LISN qui mesure les perturbations causées par les lignes électriques.

Les produits d'aujourd'hui nécessitent des tests approfondis et la plupart des laboratoires professionnels utilisent des équipements haut de gamme comme celui qui LISUN Ce système intègre des récepteurs et un logiciel automatisé qui accélère la mesure, l'enregistrement et le traitement des données. Ceci contribue à la précision et minimise les erreurs humaines, un aspect essentiel pour les rapports de conformité.

Défis courants en matière de conformité aux normes EMI

La conformité aux normes CEM n'est pas toujours simple. La plupart des conceptions échouent au processus de certification, même si leurs performances sont insuffisantes lors des tests de pré-conformité. Les principaux problèmes rencontrés sont un blindage inadéquat, une mauvaise mise à la terre, une grande longueur de câble, des perturbations lors de la commutation des composants et une alimentation électrique mal configurée.

L'autre problème réside dans la complexité croissante des appareils électriques modernes. Un appareil peut émettre des ondes électromagnétiques par conduction et par rayonnement, et inversement. Dans ce contexte, un récepteur d'interférences électromagnétiques (EMI) s'avère utile pour une analyse détaillée permettant d'identifier chaque fréquence et composant à l'origine des interférences.

Rôle des normes de conformité dans les essais d'EMI

Des normes de conformité sont en place afin de garantir la sécurité et la fiabilité de tous les appareils. Les spécifications telles que CISPR 11, CISPR 32, EN 55032, la série IEC 61000, la norme FCC Part 15 et les réglementations automobiles ISO définissent précisément le processus de mesure et les tolérances. La hauteur, la distance et la bande passante de l'antenne, les types de détecteurs, le temps de balayage et les exigences environnementales sont clairement définis dans ces documents, ce qui permet une organisation rigoureuse du processus de conformité.

Des fabricants tels que LISUN Les laboratoires EMC doivent adapter leurs outils aux tests étrangers afin de garantir des résultats valides et fiables. Ce sont précisément les étapes qu'ils doivent suivre pour que leurs rapports soient acceptés par les organismes de certification.

Amélioration des performances CEM avant la certification
Parmi les stratégies que les ingénieurs peuvent mettre en œuvre dès les premières étapes de la conception, on peut citer la réduction, voire l'élimination, du risque de défaillance lors de la certification officielle. Les émissions dépendent également du cheminement des câbles, de l'emplacement des connecteurs et même de la conception des boîtiers.

Des tests préliminaires avec un récepteur d'émissions électromagnétiques permettent de diagnostiquer et de corriger les problèmes avant la certification définitive d'un produit. La plupart des équipes effectuent des tests préalables, des modifications de conception et des contrôles jusqu'à l'obtention de faibles niveaux d'émissions.

Conclusion

Un efficace Test de conformité EMI Ce guide est indispensable au fabricant souhaitant produire des produits électroniques fiables et exempts d'interférences. Grâce à un équipement professionnel, notamment un récepteur EMI, il est possible de minimiser les risques de non-conformité et de respecter les normes et directives internationales, garantissant ainsi la sécurité d'utilisation des produits quelles que soient les particularités électromagnétiques. La maîtrise de ces principes de test est essentielle pour concevoir des produits performants, capables de répondre aux exigences actuelles.
