La compatibilité électromagnétique est devenue une condition sine qua non dans tous les secteurs industriels utilisant l'électronique. Plus la complexité numérique des produits, toujours plus miniaturisés, est élevée, plus le risque d'interférences indésirables est important. Des modules de communication aux pilotes de LED, en passant par les alimentations et les contrôleurs industriels, tout appareil effectuant une commutation électrique peut potentiellement générer du bruit sur les systèmes adjacents. Les ingénieurs utilisent Récepteurs de test EMI, qui sont des équipements spéciaux conçus pour identifier, analyser et mesurer le niveau de perturbations électromagnétiques afin de mesurer ce bruit et d'établir si un produit est conforme aux normes réglementaires.
Même une personne novice en matière de tests CEM sera surprise par la sensibilité et la précision de ces appareils. Contrairement aux analyseurs de spectre classiques, les récepteurs EMI sont conçus avec des réglages précis de la réponse du détecteur, de la bande passante et de la séquence de mesures, conformément aux normes internationales. C'est pourquoi il est important pour toute personne travaillant dans le développement de produits, l'ingénierie de la conformité ou le dépannage de haut niveau de se familiariser avec le fonctionnement des récepteurs EMI.

À quoi servent les récepteurs EMI ?

Tous les appareils électroniques émettent des ondes électromagnétiques. Les coupures de courant provoquent des harmoniques, les circuits numériques des fuites d'horloge et les moteurs des surtensions transitoires. Ces perturbations sont mesurées avec une grande précision par des détecteurs tels que les détecteurs de crête, de quasi-crête et de moyenne, utilisés par les récepteurs EMI. Les débutants ont parfois tendance à croire que le pic d'amplitude le plus important est le plus significatif, mais les tests réglementaires mesurent le bruit en fonction de conditions de détection spécifiques. Par exemple, en cas de détection de pics très brefs ou isolés, les détecteurs de quasi-crête sont privilégiés par rapport aux détecteurs d'impulsions répétitives, car, en pratique, l'énergie répétitive génère davantage d'interférences.
La structure interne d'un récepteur EMI intègre un étage d'entrée d'atténuation précis, un filtre de présélection, des mélangeurs, des amplificateurs à faible bruit et des modules de traitement numérique du signal. Ces composants collaborent pour rejeter les harmoniques indésirables, éliminer la surcharge due à un signal fort et fournir un résultat numérique précis. Ce type d'instrument, par exemple ceux disponibles chez LISUNLes bancs de filtres pré-calibrés répondent aux exigences de bande passante CISPR (généralement 9 kHz, 120 kHz ou 1 MHz, selon la plage de fréquences). Ces bandes passantes fixes garantissent la conformité des mesures aux normes internationales de CEM, contrairement aux réglages arbitraires de l'analyseur.

Rôle des récepteurs EMI dans l'analyse des tests d'émissions conduites

L'une des principales applications des récepteurs EMI réside dans les tests d'émissions conduites, qui permettent de surveiller le bruit se propageant le long des lignes électriques. Les émissions rayonnées se diffusent dans l'air, tandis que le bruit conduit se propage le long des câbles et atteint le réseau électrique ou d'autres appareils environnants. Les ingénieurs utilisent un réseau de stabilisation d'impédance de ligne (LISN) pour connecter l'appareil testé et mesurer ses émissions conduites. Le LISN assure une impédance contrôlée, transformant le bruit de conduction en une tension mesurable et isolant les interférences externes indésirables.
L'une des principales applications des récepteurs EMI réside dans les tests d'émissions conduites, qui permettent de surveiller le bruit se propageant le long des lignes électriques. Les émissions rayonnées se diffusent dans l'air, tandis que le bruit conduit se propage le long des câbles et atteint le réseau électrique ou d'autres appareils environnants. Les ingénieurs utilisent un réseau de stabilisation d'impédance de ligne (LISN) pour connecter l'appareil testé et mesurer ses émissions conduites. Le LISN assure une impédance contrôlée, transformant le bruit de conduction en une tension mesurable et isolant les interférences externes indésirables.

Pourquoi les récepteurs EMI diffèrent-ils des analyseurs de spectre ?

Bien que les analyseurs de spectre et les récepteurs EMI puissent paraître similaires, leur comportement en conditions de conformité est radicalement différent. Les récepteurs EMI utilisent des détecteurs spécifiques (quasi-crête, moyenne RMS et moyenne CISPR), mais les analyseurs de spectre ne peuvent pas les reproduire de manière fiable. Des techniques de balayage temporel sont également disponibles dans les récepteurs EMI, ce qui leur permet de mesurer des bruits à variation rapide.
L'autre différence majeure réside dans le traitement de la plage dynamique. Afin d'éviter la distorsion du signal de mesure par des signaux hors bande importants, les récepteurs EMI intègrent une protection contre les surcharges et des filtres de présélection. Dans un analyseur de spectre mal présélectionné, les impulsions haute fréquence peuvent être interprétées à tort comme des artefacts basse fréquence. Les récepteurs EMI, quant à eux, assurent la continuité des mesures en éliminant automatiquement ces signaux indésirables.

Compréhension technique du comportement du détecteur

Un novice entendra des termes comme « détecteur de crête » ou « détecteur quasi-crête » sans en comprendre le sens. Le détecteur de crête ne fournit que l'amplitude maximale, indépendamment de la fréquence de répétition des impulsions. Le détecteur quasi-crête, quant à lui, se charge et se décharge selon une constante de temps définie. Il réagit plus lentement aux impulsions peu fréquentes et plus rapidement aux interférences à fréquence élevée. Ce principe est utilisé pour modéliser les interférences affectant les communications radio AM, sur lesquelles reposent de nombreuses normes CEM actuelles.
Par exemple, un appareil générant des signaux de 80 dBμV à intervalles irréguliers peut présenter des limites quasi-crête (avec des répétitions lentes). Le même appareil, produisant des impulsions moins fortes mais à répétition rapide, sera endommagé par la fréquence de répétition, sous l'effet de détecteurs quasi-crête. Seuls les récepteurs EMI sont capables de mesurer ces relations particulières.

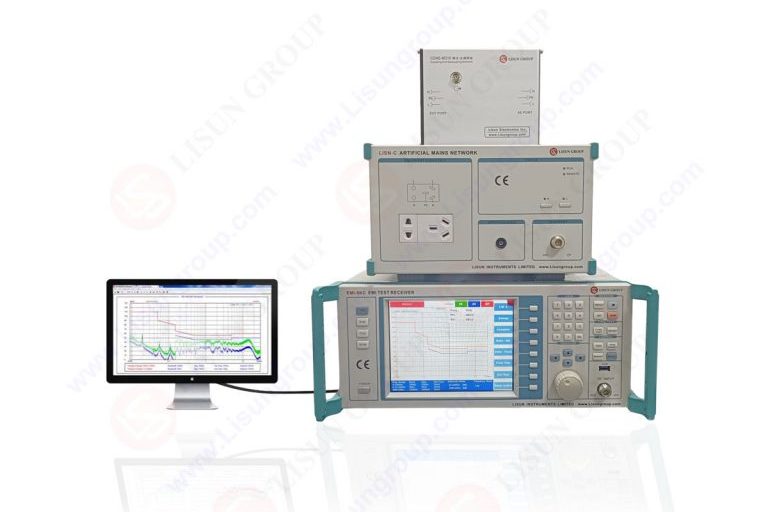

Figure : Récepteur de test EMI

Exigences d'étalonnage et traçabilité

Les mesures d'interférences électromagnétiques (IEM) doivent être réalisées avec une grande précision. La dérive thermique, le vieillissement et les variations de tolérance des composants du récepteur peuvent affecter sa réponse, notamment dans les larges bandes de fréquences requises pour la conformité. Les récepteurs IEM sont étalonnés avec rigueur, et font l'objet de tests de linéarité, de tests de fréquence et de comparaisons avec des références.
Les laboratoires professionnels disposent de sources d'étalonnage traçables dont les caractéristiques de sortie sont connues. Un étalonnage standard consiste à vérifier la réponse du détecteur, sa bande passante de mesure et la stabilité du bruit de fond. La plupart des récepteurs actuels, tels que… LISUN Ces unités sont dotées d'une capacité d'autodiagnostic intégrée, qui comprend des oscillateurs internes et des circuits de référence internes, et compare les deux à un ensemble de normes internes pour garantir une stabilité à long terme.

Comprendre le bruit de fond et la sensibilité de mesure

La sensibilité de mesure définit la capacité d'un récepteur à détecter les interférences de faible niveau susceptibles d'entraîner des problèmes de conformité réglementaire. Le plus faible signal détectable correspond au bruit de fond. Les récepteurs d'interférences électromagnétiques (IEM) atteignent des niveaux de bruit très faibles grâce à des boîtiers blindés, des amplificateurs à température constante et des étages de filtrage conçus de manière optimale.
Un novice pourrait ignorer qu'une sensibilité accrue du récepteur n'est pas forcément avantageuse. Un gain excessif engendre du bruit dans le système, voire des surcharges en cas de signaux forts. C'est pourquoi les récepteurs EMI permettent de contrôler l'atténuation afin d'optimiser la plage dynamique pour chaque configuration de test.

Application concrète au-delà de la conformité réglementaire

Les récepteurs EMI sont obligatoires pour obtenir la certification de conformité, mais ils sont également essentiels lors du développement du produit. Afin de détecter les fréquences problématiques dès les premières étapes de la conception, les ingénieurs effectuent fréquemment des analyses de pré-conformité avant d'entreprendre les tests formels, plus coûteux. Les récepteurs EMI contribuent à identifier les causes profondes des problèmes en affichant les signatures de fréquence des régulateurs à découpage, des fronts d'horloge ou des pilotes de moteurs.
Une fois les sources de bruit identifiées, les concepteurs modifient l'agencement du circuit imprimé, le blindage, la technique de mise à la terre ou les réseaux de filtrage. La mesure des émissions de conduction par des récepteurs EMI relève donc de l'amélioration itérative de la conception. Il est beaucoup plus facile de corriger les interférences électromagnétiques lors du prototypage initial qu'après la conception finale.

Comment les récepteurs EMI modernes simplifient les flux de travail des débutants

Le premier récepteur EMI nécessitait un réglage et une réception manuels fastidieux. Aujourd'hui, les flux de travail sont simplifiés grâce aux récepteurs numériques modernes. Le balayage temporel accélère également le processus de mesure et permet désormais de mesurer des bandes de conformité beaucoup plus longues en quelques secondes au lieu de plusieurs minutes.
Les affichages graphiques calculent les courbes limites, indiquent les zones de défaillance et fournissent des résumés statistiques. Les ingénieurs peuvent comparer simultanément les courbes de détection de crête, de quasi-crête et moyenne. Les flux de travail logiciels guidés s'intègrent facilement aux LISN, aux limiteurs de transitoires et aux modules de présélection.
Les nouveaux utilisateurs bénéficient de séquences automatisées d'étapes de mesure qui les guident tout au long du processus de validation de la configuration, de vérification des câbles et de la mise à la terre, ainsi que dans le choix des limites. Ceci élimine les erreurs de l'opérateur, qui constituaient auparavant un problème majeur dans les laboratoires de CEM.

Conclusion

Récepteurs de test EMI Les normes de compatibilité électromagnétique (CEM) sont des concepts fondamentaux ; il est impossible d'aborder la conformité CEM ou la conception électronique sans en posséder les bases. Ces outils sont bien plus que de simples appareils de mesure de signaux : ils imposent des normes de bande passante, de réponse des détecteurs et de plage dynamique qui reflètent les conditions réelles des tests réglementaires. Leur précision permet de réaliser des tests d'émissions conduites pertinents, de dépanner les produits et d'améliorer durablement leur conception.
Grâce à des architectures numériques sophistiquées, un filtrage frontal fiable et un fonctionnement standardisé des détecteurs, les récepteurs EMI restent un élément clé de l'ingénierie de la compatibilité électromagnétique. LISUN Ce système robuste et calibré permet aux ingénieurs, qu'ils soient débutants ou expérimentés, de réaliser des mesures précises et reproductibles. En apprenant à maîtriser le comportement des récepteurs EMI, les concepteurs peuvent éviter les problèmes d'interférences, obtenir facilement la conformité réglementaire et développer des produits fiables dans un environnement électromagnétique complexe.
