Comment réaliser le test de pression à la balle ? – Interprétation de la méthode d’évaluation standardisée

Abstract
Comment effectuer un test de pression de la bille ? L'essai de pression à bille est une procédure d'évaluation de sécurité essentielle permettant d'évaluer la résistance à la déformation thermique des composants non métalliques (par exemple, les matériaux isolants, les boîtiers, les pièces de support) des équipements électriques et électroniques. Il est largement utilisé pour le contrôle qualité et la certification de sécurité de produits tels que les prises et fiches, les luminaires, les interrupteurs et les coupleurs. Cet article explique en détail la procédure d'essai de pression à bille, en présentant ses principes de fonctionnement, les exigences des normes fondamentales (par exemple, GB/T 2099.1, IEC 60598-1), les points de contrôle critiques et les critères d'évaluation des résultats. L'article analyse également les caractéristiques techniques de l'équipement spécialisé indispensable à la réalisation de cet essai – le dispositif d'essai de pression à bille – et son utilisation. LISUN ZBP-T Cet appareil est présenté à titre d'exemple pour illustrer comment un appareil standardisé de haute précision garantit l'exactitude et la répétabilité des résultats de test, offrant des instructions opérationnelles claires et une base théorique pour la R&D des produits, les essais de type et le contrôle qualité de routine.

Introduction
Cette question est directement liée à la sécurité et à la fiabilité à long terme des composants plastiques essentiels des appareils électroménagers, des luminaires et des accessoires électriques. En fonctionnement ou en cas de dysfonctionnement, ces composants peuvent être soumis à des températures élevées. Si le matériau se ramollit et se déforme, cela peut entraîner une réduction du jeu, un déplacement des pièces sous tension et potentiellement des courts-circuits, des chocs électriques, voire un risque d'incendie. L'essai de pression à la bille est la méthode normalisée permettant de simuler ces contraintes thermiques : une bille d'acier de diamètre spécifié est pressée sur la surface de l'échantillon avec une force définie à une température spécifique. La résistance du matériau à la déformation thermique est quantifiée en mesurant le diamètre de l'empreinte après refroidissement. La compréhension et la réalisation correcte de l'essai de pression à la bille constituent une étape essentielle pour garantir la conformité des produits aux normes de sécurité obligatoires telles que les normes GB et IEC. Cet article présente une analyse approfondie de la procédure d'essai complète et décrit l'appareillage précis nécessaire à sa mise en œuvre.

1. Principe et exigences normalisées de l'essai de pression à bille
L'essai de compression à bille est un essai de contrainte physique basé sur les caractéristiques de fluage des matériaux à haute température. Une bille d'acier normalisée (diamètre 5 mm, rayon R 2.5 mm) est pressée verticalement sur la surface d'une éprouvette placée dans un environnement à haute température, sous une force d'essai totale de 20 N ± 0.2 N. Après maintien à la température spécifiée (déterminée par la norme du produit, valeurs courantes : 125 °C, 75 °C, etc.) pendant la durée spécifiée (généralement 60 minutes), le matériau peut subir une déformation plastique. Après suppression de la charge et refroidissement, le diamètre de l'empreinte résiduelle est mesuré.

Critère de réussite/échec principal : Dans la plupart des normes associées (par exemple, GB/T 2099.1, IEC 60598-1), le critère de réussite de l’essai de pression à la bille est que le diamètre de l’empreinte ne dépasse pas 2.0 millimètres. Cette limite garantit que le matériau possède une résistance mécanique suffisante, dans des conditions de chauffage normales ou anormales, pour conserver sa forme et sa position critiques pour la sécurité.

Principales normes applicables : Ce test est cité dans de nombreuses normes de sécurité électrique, notamment les exigences générales relatives aux prises et fiches domestiques (GB/T 2099.1 / IEC 60884-1), luminaires (GB 7000.1 / IEC 60598-1), interrupteurs d'appareils (GB/T 15092.1 / IEC 61058-1), interrupteurs pour installations électriques fixes (GB 16915.1 / IEC 60669-1) et coupleurs d'appareils (GB/T 17465.1 / IEC 60320-1).

2. Procédure opérationnelle normalisée pour la réalisation de l'essai de pression à bille
La réalisation correcte du test de pression à bille exige le strict respect des étapes prescrites par la norme. Tout écart peut invalider les résultats. Voici la procédure opérationnelle de base, extraite des normes courantes :

1. Préconditionnement et stabilisation de la température : Placer le dispositif d’essai de pression à bille (comprenant la bille d’acier, le mécanisme de chargement et le support de l’échantillon) avec l’échantillon dans une chambre d’essai à haute température (par exemple, LISUN (Four GW-225). Laisser les échantillons à la température d'essai spécifiée pendant une durée suffisante pour permettre à l'ensemble du système (dispositif et échantillon) d'atteindre un équilibre thermique complet. Ceci est essentiel pour garantir des conditions initiales homogènes.
2. Mise en place et chargement de l'échantillon : Placer l'échantillon stabilisé en température horizontalement sur le support en acier massif (50 mm de diamètre). Actionner le dispositif pour presser verticalement la bille d'acier sur la surface de test de l'échantillon (généralement la zone plane la plus vulnérable ou critique) avec une force totale de 20 N.
3. Chauffage continu et maintien de la charge : Maintenir la température d'essai spécifiée (par exemple, T°C ±2K) à l'intérieur de la chambre, en soumettant l'échantillon à la pression de bille de 20N pendant une durée de 60 minutes (une tolérance de +2/0 minutes est généralement autorisée).
4. Refroidissement rapide : Une fois le temps spécifié écoulé, retirez l’échantillon (avec son support) de la chambre à haute température et immergez-le rapidement (en moins de 10 secondes) dans de l’eau à température ambiante (20 °C ± 5 °C) pendant 6 minutes. Cette étape de refroidissement rapide vise à « figer » l’état de déformation thermique du matériau.
5. Mesure et évaluation : Dans les 3 minutes suivant le retrait de l’échantillon de l’eau, utiliser un instrument de mesure approprié (par exemple, un microscope gradué, un projecteur optique) pour mesurer le diamètre de l’empreinte laissée par la bille d’acier. La précision des mesures doit être de l’ordre de 0.01 mm. Comparer la valeur mesurée à la limite de la norme (≤ 2.0 mm) pour déterminer la conformité de l’échantillon.

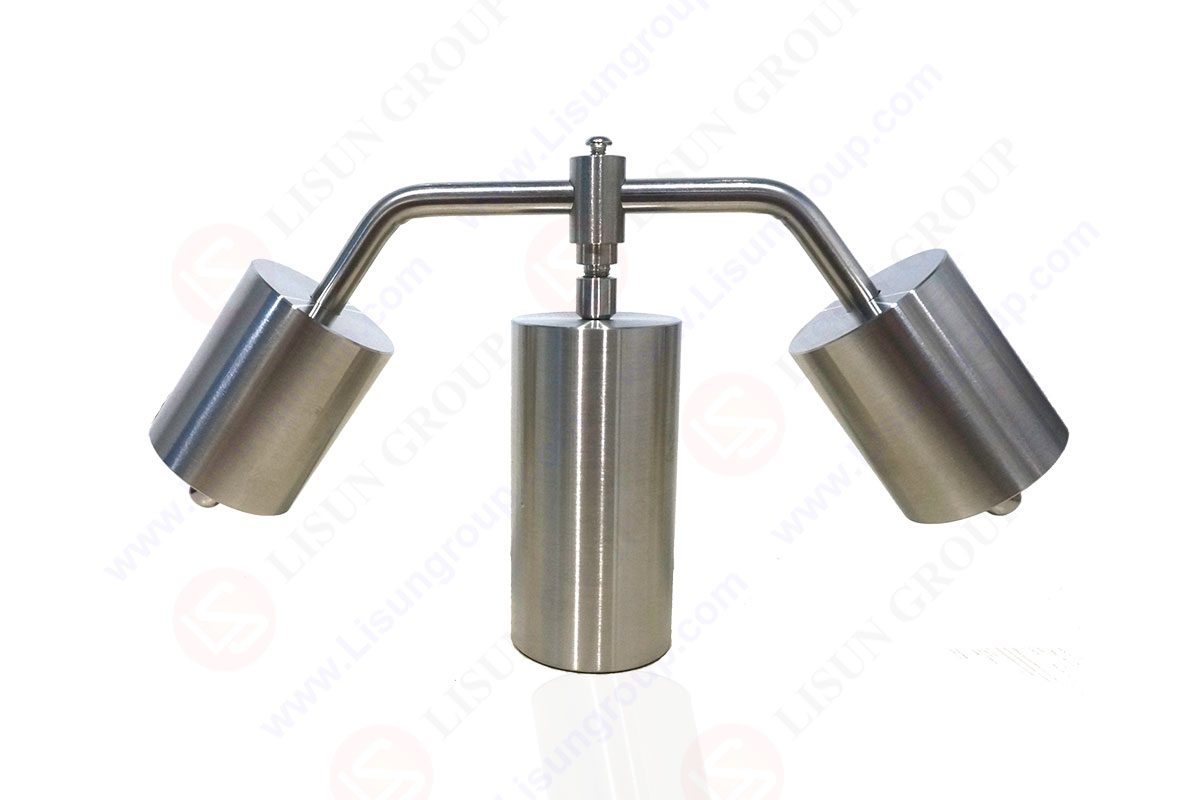

ZBP-T_Appareil de test de pression de balle

3. Caractéristiques techniques clés et sélection du dispositif de test
Pour garantir la fiabilité des résultats d'essai, le dispositif d'essai de pression à bille doit répondre à des exigences de précision mécanique et géométrique très élevées. Un dispositif qualifié est indispensable à la réussite de l'essai.
• Précision de la bille : Le diamètre de la bille doit être de 5.00 mm ±0.01 mm (rayon R2.5 mm), avec une surface lisse et dure (généralement en acier trempé) pour assurer une application de force uniforme et l'absence d'auto-déformation.
• Précision de la force d'essai : La force totale doit être contrôlée avec précision à 20 N ±0.2 N près (soit ±1 %). Ceci est généralement réalisé à l'aide de poids précis, d'un système de levier ou d'un mécanisme de chargement calibré.
• Rigidité structurelle : L'ensemble du dispositif (y compris le support et le cadre de chargement) doit être fabriqué en matériau rigide (par exemple, en acier avec un revêtement de surface), ne présentant aucune déformation significative à haute température afin de garantir que la force de 20 N soit entièrement et verticalement transmise à la zone de contact entre la bille et l'échantillon.
• Compatibilité avec les équipements de support : La conception de l’appareil doit permettre son intégration dans l’espace interne d’une enceinte haute température standard et faciliter son utilisation à l’intérieur de celle-ci. Par exemple, LISUN's ZBP-T Cet appareil est spécialement conçu pour fonctionner parfaitement avec les fours de la série GW-225, formant ainsi une solution complète de test d'endurance thermique.

4. Considérations clés et analyse des problèmes communs
Lors du test de pression de la bille, les étapes suivantes sont sujettes à erreur et nécessitent une attention particulière :
• Importance de l'homogénéisation de la température : Il ne suffit pas que l'échantillon atteigne la température de la chambre. Le dispositif d'essai de pression à bille (en particulier la bille et son support) doit également être prépositionné et suffisamment chauffé jusqu'à ce qu'il soit parfaitement équilibré avec la température de la chambre. Dans le cas contraire, la pression d'une bille froide sur un échantillon chaud provoque un refroidissement localisé, introduisant ainsi une erreur de mesure.
• Moment critique de l'opération de refroidissement : « L'immersion dans l'eau froide en moins de 10 secondes » est une étape cruciale. Un refroidissement tardif de l'échantillon à l'air libre entraîne une récupération partielle (retour élastique) de la déformation. Il en résulte un diamètre d'indentation mesuré inférieur à la déformation thermique réelle, ce qui crée un risque de faux positifs.
• Méthode de mesure et précision : Les contours des empreintes peuvent être imprécis. Un équipement optique avec éclairage et une échelle graduée doit être utilisé pour une lecture objective et précise. La formation de l’opérateur est également importante.
• Sélection et préparation des échantillons : L’essai doit être réalisé sur une surface plane du composant (par exemple, le boîtier). Si la surface est courbe, il peut être nécessaire de préparer une petite zone plane. Les échantillons doivent être préconditionnés (par exemple, par vieillissement thermique) conformément à la norme produit avant l’essai.

Conclusion
Comment effectuer un test de pression de la bille ? La solution réside dans le strict respect de la procédure standard et le contrôle précis des détails. De l'homogénéisation thermique complète de l'appareil et de l'échantillon, à l'application précise d'une force de 20 N et son maintien pendant 60 minutes à la température spécifiée, en passant par le refroidissement rapide à l'eau en moins de 10 secondes et la mesure finale précise en moins de 3 minutes, chaque étape est interdépendante et constitue la référence en matière d'évaluation de la résistance thermique des pièces en plastique. L'utilisation d'un appareil de test de pression à bille de haute qualité, tel que le LISUN ZBP-TL'utilisation d'un dispositif conforme à toutes les normes mécaniques et géométriques, associé à un four haute performance, est essentielle pour obtenir des données d'essai fiables, reproductibles et reconnues. Pour les fabricants, la maîtrise de la méthode normalisée d'essai de pression à bille représente bien plus qu'une simple certification : c'est un outil technique indispensable pour une compréhension approfondie des propriétés des matériaux et pour une amélioration de la sécurité et de la durabilité des produits dès leur conception.
