Comment fonctionne le récepteur EMI pour le spectre EMI

récepteurs EMI sont un très bon outil d'analyse Spectres EMI. Cet article étudiera des alternatives telles que les analyseurs de spectre. Nous verrons comment LISUNLe récepteur EMI de se classe sur le marché en termes de conformité aux normes.

récepteurs EMI

récepteurs EMI sont des instruments de collecte de données. Ceux-ci ont des performances élevées pour l'analyse. récepteurs EMI sont utiles lorsque des signaux transitoires ou des émissions parasites sont présents. Ils aident lorsque des taux d'acquisition rapides sont nécessaires.

Les interférences électromagnétiques sont également appelées EMI. C'est le bruit électronique qui interfère avec les signaux du câble. Cela réduit la puissance et l'intégrité du signal. Les sources de rayonnement électromagnétique comprennent les moteurs et les machines.

EMI se divise en deux types. Il s'agit des interférences conduites et des interférences rayonnées. Les interférences conductrices sont le blocage des signaux d'un réseau électrique à un autre. Cela se fait à travers un milieu conducteur. L'interférence rayonnée est le voyage d'un signal d'interférence de la source à un autre réseau électrique à travers l'espace.

EMI-9KB Récepteur EMI

LISUN EMI-9KB Récepteur EMI a une structure entièrement fermée et un matériau à haute conductivité électrique. Il en résulte un effet de protection élevé. Les résultats des tests sont affichés en utilisant le format de rapport de test international. Le EMI-9KB est pleinement conforme à CISPR15:2018, CISPR16-1, GB17743, FAC, EN55015et EN55022.

LISUN EMI-9KB Récepteur EMI a des fréquences de fonctionnement de 9K-300MHz, LISN-A Alimentation réseau artificielle (5A). Il possède également un CDNE-M316 Réseau de couplage/découplage pour l'émission, transformateurs d'isolement 3 pièces, atténuateur et câbles.

Spectre électromagnétique

Le spectre électromagnétique est l'ensemble de la collection diffusée de rayonnement électromagnétique. Il est basé sur la fréquence ou la longueur d'onde. Toutes les ondes électromagnétiques voyagent à la vitesse de la lumière dans le vide. Ils le font sur un large spectre de longueurs d'onde et d'énergies photoniques.

Le spectre électromagnétique comprend tous les rayonnements électromagnétiques. Il est divisé en plusieurs sous-gammes. Ceux-ci incluent la lumière visible et le rayonnement ultraviolet. Cela permet à ces parties d'avoir des noms différents.

Les différences incluent l'émission, la transmission et l'absorption des ondes similaires et diverses applications pratiques. Il n'y a pas de frontières précises acceptées entre ces parties limitrophes, de sorte que ces plages ont tendance à se chevaucher.

Chambre d'essai CEM

Une chambre de test de compatibilité électromagnétique est également connue sous le nom de chambre d'interférence électromagnétique. Il est utilisé pour évaluer les appareils électroniques. Ceci est fait pour la conformité réglementaire avec l'immunité et les émissions de radiofréquences rayonnées et conduites.

Les sites de test en zone ouverte (OATS), les cellules de test et les chambres de test CEM sont disponibles dans une variété de formes et de tailles. La chambre semi-anéchoïque est le type d'installation de test CEM le plus couramment utilisé pour les tests CEM.

Chambres semi-anéchoïques

Un environnement anéchoïque est un environnement non réfléchissant, sans écho et sans écho. Les chambres semi-anéchoïques sont meilleures pour toutes les normes d'émissions rayonnées et conduites. Il s'agit notamment de l'ANSI C63.4 et du CISPR 16. Ces normes définissent les méthodes de calcul des émissions de bruit radio. Ces calculs sont effectués à partir d'équipements électriques et électroniques basse tension.

Salle blindée RF

La salle blindée RF est la base de la chambre semi-anéchoïque. Ce boîtier impénétrable aux RF protège efficacement des champs électriques et magnétiques. Il convient aux tests d'émissions. Les signaux extérieurs ou le bruit ambiant ne peuvent pénétrer dans ces pièces. De cette façon, il simplifie les tests de spectre EMI.

Les tests d'immunité nécessitent des signaux provenant de l'intérieur de l'enceinte pour rester dans la chambre. Ils ne doivent pas s'échapper dans le monde extérieur. Ils peuvent causer des interférences dommageables pour l'équipement ou le personnel à proximité.

Importance des analyseurs de spectre

Les technologies ont rendu les signaux de radiofréquence et les communications sans fil très courants. Les exemples courants sont le Wi-Fi, les réseaux et communications mobiles, les capteurs d'appareils Internet sans fil, la radio traditionnelle et le RADAR.

Le test et la conception de tels circuits et systèmes doivent être effectués avec ces analyseurs. Il est avantageux de voir l'ensemble du spectre du signal ainsi que d'autres facteurs. Ceux-ci incluent les faux signaux, le bruit, la largeur du signal modulé, etc.

Les analyseurs de spectre à balayage et les analyseurs de signaux vectoriels n'ont pas de telles capacités. Ils fournissent simplement des instantanés du domaine de fréquence ou de modulation du signal. Celles-ci ne suffisent pas à trouver la nature dynamique et transitoire des signaux RF modernes.

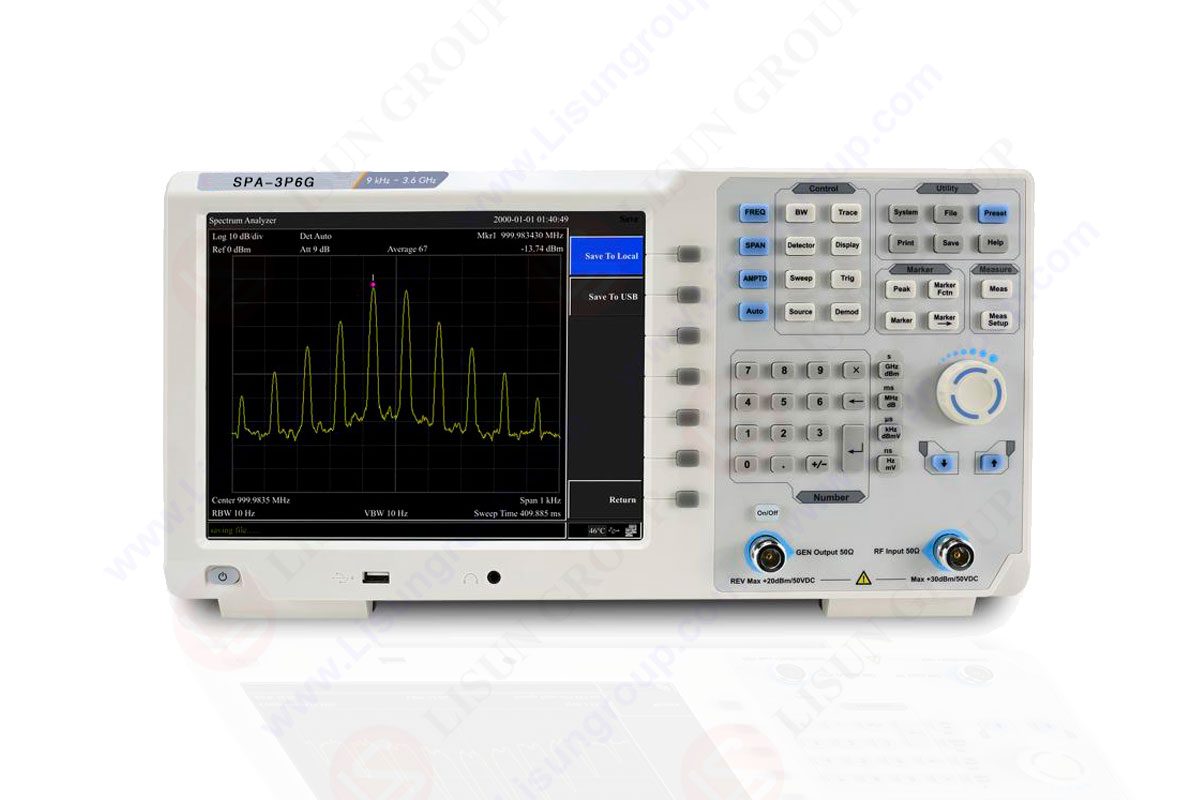

Analyseurs de spectre mesurant

Un analyseur de spectre montre la plage d'amplitude d'un signal. Cela se fait à différentes fréquences. Il est utilisé pour l'analyse du signal. Cela nous aide à déterminer si les signaux sont dans des limites acceptables. Il montre le bruit, les faux signaux, les formes d'onde complexes et les événements rares de courte durée. Les analyseurs de spectre détectent les signaux transitoires, les transmissions en rafale et les parasites. Il peut également décider si les signaux les plus forts masquent les plus faibles.

Ces appareils sont souvent utilisés pour tester des produits. Ils sont utilisés pour étudier le spectre de fréquence dynamique changeant des signaux RF et audio modernes. Ils affichent à la fois les éléments de signal individuels et les performances des circuits qui les génèrent.

Les organisations les utilisent également pour décider des changements nécessaires pour réduire les interférences. Cela augmente l'efficacité des systèmes Wi-Fi et des routeurs sans fil.

Différences entre les analyseurs de spectre et les récepteurs EMI

Les analyseurs de spectre à balayage sont des instruments à balayage. Ils règlent en permanence la fréquence de leur oscillateur local (LO) pour couvrir la plage de fréquences d'intérêt. Une sorte de récepteurs EMI utilise un balayage étagé. Celles-ci impliquent de régler l'outil sur des fréquences fixes dans des tailles de pas de fréquence définies. Cela couvre la gamme de fréquences d'intérêt. L'amplitude est mesurée à chaque fréquence d'accord et enregistrée pour un traitement ou un affichage ultérieur.

La plupart des analyseurs de spectre à balayage n'ont pas de présélection. Ils ont plus de filtrage intégré dans le frontal de l'instrument. C'est juste avant le premier étage du mélangeur de conversion de fréquence. Les résultats courants manquent de plage dynamique pour les mesures d'impulsions à faible fréquence de répétition avec détection de quasi-crête (QP). Ceux-ci peuvent conduire à des résultats de mesure erronés.

Des analyseurs de spectre à balayage présélectionnés sont disponibles dans le commerce. Ces instruments peuvent répondre à toutes les exigences spécifiées dans la CISPR 16-1-1. Ils peuvent être utilisés pour effectuer des mesures d'émission entièrement conformes à la norme CISPR 16-2 et à d'autres normes d'émission telles que EN 55011 et EN 55022 s'ils sont entièrement conformes.
Les spécifications de détection QP pour les analyseurs de spectre sans présélection sont moins strictes. Leur utilisation dépend des signaux à mesurer.

Une sorte d'analyseurs de spectre n'a pas de préamplificateur intégré. récepteurs EMI ont généralement un préamplificateur après l'étape de présélection. Il en résulte un niveau de bruit de fond beaucoup plus faible. récepteurs EMI peut détecter des signaux à faible bruit de fond. Sinon, il serait perdu sur le bruit de fond des analyseurs de spectre moins sensibles.
