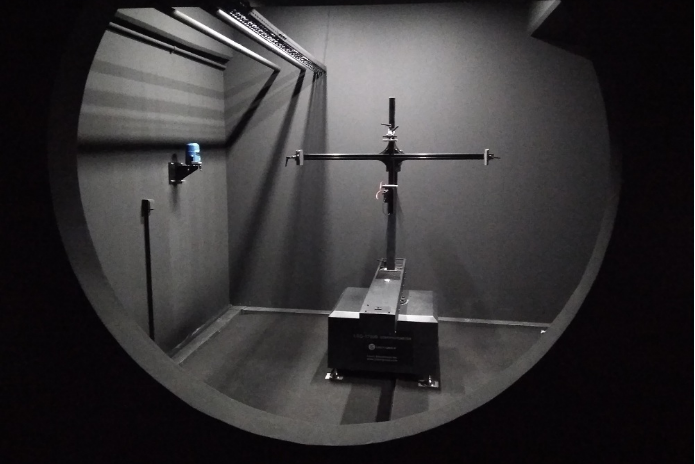

Comparaison du goniophotomètre vertical et du goniophotomètre horizontal

Le goniophotomètre est principalement utilisé pour mesurer les performances de distribution lumineuse des lampes et des sources lumineuses. C'est-à-dire la distribution des valeurs de luminosité et de chromaticité de la source laser des lampes dans différentes directions de l'espace.

1. Quels sont les principaux types de goniophotomètres et quelles sont les méthodes de test ?
1.1 Types de goniophotomètre
Les goniophotomètres sont principalement divisés en deux types : horizontaux et verticaux. Il est principalement utilisé pour tester le lumen, la courbe de distribution de la lumière, le niveau d'éblouissement et le diagramme de distribution d'isoéclairement de l'ensemble de la lampe. De plus, l'une des fonctions les plus importantes est d'exporter des fichiers IES ou LDT. (Le système de goniophotomètre peut également ajouter un spectromètre et une sonde de couleur pour former un système de mesure de la distribution spectrale spatiale.)

1.2 Méthode d'essai du goniophotomètre
Une courbe tracée en fonction des valeurs en candela de la source lumineuse à différentes positions dans l'espace peut refléter dans une certaine mesure les performances de la source lumineuse. Lampes, lampadaires, etc. C'est la méthode de test la plus utilisée à l'heure actuelle. Autrement dit, la méthode de test basée sur le système de coordonnées B-β est utilisée pour le test des projecteurs dans la plupart des cas. Pour plus de détails, veuillez vous référer à la norme de test CIE-127. C'est-à-dire que le système de coordonnées A-α n'est pas basé sur la méthode de test, qui convient au test des feux de circulation, des feux de chenal et des feux de signalisation.

2. Quelles sont les normes et le principe de test requis par le goniophotomètre vertical et le goniophotomètre horizontal ?
2.1 Le goniophotomètre vertical répond pleinement à la norme ci-dessous :
LSG-6000 Détecteur de mouvement Goniophotomètre (Miroir Type C) répond complètement LM-79-19, IES LM-80-08, RÈGLEMENT DÉLÉGUÉ (UE) 2019/2015 DE LA COMMISSION, CIE-121, CIE S025, SASO 2902, IS16106 et EN13032-1 clause 6.1.1.3, exigences de type 4. LSG-6000 est le dernier produit mis à niveau du LSG-5000 et du LSG-3000 conformément aux exigences de la LM-79-19 standard, il s'agit d'un système de test automatique de courbe 3D d'intensité de distribution de lumière pour mesurer la lumière. La distance de mesure est de 5 m à 30 m.

Principe de test (type vertical)

Principe de test (type vertical)

2.2 Le goniophotomètre horizontal répond pleinement à la norme ci-dessous :
Complet rencontrer le EN13032-1 clause 6.1.1.3 goniophotomètre de type 1, RÈGLEMENT DÉLÉGUÉ (UE) 2019/2015 DE LA COMMISSION, CIE-70, CIE-121, IES LM-79, IES LM-75, IES LM-80 et ect.

Principe de test (type horizontal)

3. Quelles sont les configurations techniques du goniophotomètre vertical et du goniophotomètre horizontal ?
3.1 Configuration technique du goniophotomètre vertical :
• Le luminaire testé tourne autour du miroir avec un angle de (γ) axe vertical ±180° (ou 0-360°) et le luminaire tourne sur lui-même avec un angle (C) axe horizontal ±180° (ou 0- 360°).
• La précision de l'angle: 0.05 °, Résolution de l'angle: 0.001 °
• Précision du détecteur de goniophotométrie : température constante détecteur de photo Pub DIN5032-6 / CIE 1. No 69 Classe L
• LISUN Le logiciel de goniophotomètre peut exporter des fichiers au format CIE, IES, LDT et autres. Ces types de fichiers de format peuvent être utilisés via d'autres logiciels d'éclairage et de conception de luminaires tels que DiaLux.
• Connectez le goniophotomètre au PC via un câble USB. Le logiciel de version anglaise peut fonctionner sur Win7, Win8 ou Win10, Win11
• LSG-6000 peut être utilisé avec un spectroradiomètre CCD pour tester la distribution spatiale CCT et d'autres paramètres de couleur spectrale. Nous appelons ce système « Goniospectroradiomètre (LSG-6000CCD). " LSG-6000CCD Goniospectroradiomètre = LSG-6000 Système de goniophotomètre  +  LPCE-2 Système de spectroradiomètre à sphère intégratrice. Veuillez cliquer pour télécharger le LSG-6000CCD Brochure
• Les LSG-6000CCD le logiciel et le matériel prennent en charge le test de distribution spatiale PAR, PPF et PPFD de l'éclairage de l'usine, et peuvent exporter des fichiers IES/LDT

3.2 Configuration technique du goniophotomètre horizontal :
• Avec un détecteur de température constante, un moteur japonais et un codeur d'angle de précision allemand qui conservent les résultats du test avec une grande précision
• L'instrument goniophotométrique peut faire le test B-β avec deux piliers et le test C-γ avec un seul pilier et des gabarits multifonctions
• Testez la taille et le poids maximum des luminaires : LSG-1890B est de 2000 mm/60 kg et LSG-1800A est de 1600 mm/50 kg
• Les luminaires testés tournent autour d'un angle de (γ) ± 180 ° (ou 0-360 °) et les luminaires testés tournent sur eux-mêmes avec un angle de (C) ± 180 ° (ou 0-360 °)
• Gamme de test de luminosité: Éclairement 0.01lx ~ 99,999lx; Intensité lumineuse 1.0 cd ～ 10 ^⁷cd (détecteur)
• Précision angulaire : LSG-1890B est de 0.1°, LSG-1800A est de 0.2°
• Photométrie Précision: CIE classe A (la classe L est en option)
• Exactitude des tests: 2% (sous lampe standard); Lumière parasite: moins de 0.1%
• Le logiciel en version anglaise peut fonctionner sous Win7, Win8 ou Win10, Win11
• LSG-1890BCCD/LSG-1800ACCD Goniospectroradiomètre=LSG-1890B/LSG-1800A Système de goniophotomètre + LPCE-2 Système de spectroradiomètre à sphère intégratrice
• LISUN Le logiciel de goniophotomètre peut exporter des fichiers au format CIE, IES, LDT et autres. Ces types de fichiers de format peuvent être transférés par d'autres logiciels d'éclairage et de conception de luminaires tels que DiaLux

4. Quelles sont les exigences de laboratoire pour les goniophotomètres verticaux et horizontaux ?
4.1 Les exigences de laboratoire pour les goniophotomètres verticaux sont les suivantes :

LSG-6000 exigence de chambre noire de série

LSG-6000CCD exigence de chambre noire de série

LSG-6000 dessin au goniophotomètre

Note: E est le diamètre max de la lampe témoin. En fonction de la taille de la chambre noire, le diamètre maximum de la zone émettrice de lumière sera inférieur d'environ 200 mm et l'épaisseur F sera également inférieure en conséquence.
• Le mur, le plafond et le sol de la chambre noire doivent être recouverts d'une peinture noire terne ou recouverts d'un tissu noir et d'un tapis noir.
• Climatiseur : être réglé dans la chambre noire pour contrôler la température autour des lampes à la valeur standard selon les exigences CIE.

Note: LISUN GROUP le département d'ingénierie soumettra les documents d'assistance à la conception du laboratoire en fonction de la taille réelle du laboratoire du client après la confirmation du bon de commande formel. REMARQUE : Plus la chambre noire est longue, meilleure est la précision du test. LISUN vous recommande de préparer une chambre noire aussi longue que possible (max 30m).

4.2 Les exigences de laboratoire pour les goniophotomètres horizontaux sont les suivantes :

LSG-1890/LSG-1800A exigence de chambre noire avec goniophotomètre

LSG-1890BCCD/LSG-1800ACCD exigence de chambre noire du goniospectroradiomètre

Dessin au goniophotomètre horizontal

• Demande de taille de chambre noire (G, A et E, veuillez vous référer au tableau 1 ci-dessus et aux figures 1 et 2) : La largeur de la chambre noire W=G+X (Il recommande que le X soit d'au moins 500 mm, ce qui peut permettre le passage d'une personne). La hauteur de la chambre noire H = A + 0.5 * E + Y (il est recommandé que le Y soit à au moins 100 mm du plafond). La longueur de la chambre noire L = 6 * E (selon CIE, elle demande au moins 6 fois plus que les lampes de test).
• Demande de taille de salle de contrôle : min=2000 2000 * 2000 XNUMX * XNUMX XNUMX mm
• Le mur, le plafond et le sol doivent tous être recouverts d'une peinture noire mate ou recouverts d'un tissu noir et d'un tapis noir.
• Le climatiseur doit être réglé dans la chambre noire pour contrôler la température autour des lampes à la valeur standard selon les exigences CIE
• LISUN Le service d'ingénieurs soumettra les documents d'assistance à la conception du laboratoire en fonction de la taille du laboratoire du client après la confirmation du bon de commande.

REMARQUE: Plus la chambre noire est longue, meilleure est la précision du test. LISUN vous recommande de préparer une chambre noire aussi longue que possible (max 30m).

5. Quelle est la clientèle des goniophotomètres verticaux et horizontaux ?
5.1 Groupes de clients du goniophotomètre vertical:
Le goniophotomètre vertical répond pleinement à l'IESNALM-79 exigences pour le photomètre de distribution de type C et est recommandé dans le document CIE T0. Par conséquent, la plupart des institutions de test tierces, les grands laboratoires nationaux, les douanes, etc. choisiront LM-79 Goniophotomètre à détecteur mobile (miroir de type C).

LM-79 Goniophotomètre à détecteur mobile (miroir de type C)

Laboratoire client qui achète un goniophotomètre vertical

5.2 Groupes de clients du goniophotomètre horizontal :
Le goniophotomètre horizontal a été largement utilisé par les entreprises en raison de ses performances élevées et peut répondre aux exigences de test de la plupart des usines de production de LED et des petits laboratoires qui n'ont pas besoin d'une précision de test maximale et le budget n'est pas suffisant. Vous pouvez considérer LISUN Goniophotomètre de luminaire à rotation de haute précision.

LSG-1890B goniophotomètre

Laboratoire client qui achète un goniophotomètre horizontal

6. Quels sont les rapports de test des goniophotomètres verticaux et horizontaux ?
6.1 Rapport d'essai du goniophotomètre vertical :

LSG-6000 Rapport de test

6.2 Rapport d'essai du goniophotomètre horizontal :

LSG-1890B Rapport d'essai

Résumer:
Quel que soit le type de goniophotomètre que vous choisirez, ils peuvent tester les données d'intensité lumineuse, les données photométriques, la distribution d'intensité lumineuse, le flux lumineux zonal, l'efficacité des luminaires, la distribution de luminance, le coefficient d'utilisation, les courbes de limitation de luminance Diagrammes d'éclairement, courbes des luminaires par rapport à la zone d'éclairage, diagrammes Isocandela, angle de luminescence efficace, EEI, UGR, etc. Vous pouvez en choisir un en fonction de vos exigences de précision de test et de votre budget.
