Effets des interférences électromagnétiques sur les personnes et les appareils électroniques

Récemment, un avis publié par l'Association des consommateurs de Chine concernant la fiche d'alimentation des ordinateurs émettant des radiations iinterférence supérieur à la norme nationale a été publié, ce qui est susceptible d'affecter d'autres appareils électroniques dans le réseau électrique, et finalement conduire à un crash informatique. La principale cause de ces interférences est que les interférences de rayonnement provenant de la borne d'alimentation des ordinateurs dépassent les limites fixées par les normes nationales, et ces interférences peuvent interférer avec le fonctionnement normal d'autres appareils électroniques, en particulier les appareils électroniques à haute sensibilité.

Avec le développement de la science et de la technologie et les équipements électriques et électroniques de plus en plus numérisés et à haut débit utilisés dans tous les domaines de la société, interférence électromagnétique apportée par l'application d'équipements électriques et électroniques a également apporté des problèmes de pollution électromagnétique à la société. Et la pollution électromagnétique et la pollution de l'eau, la pollution de l'air sont connues comme les trois principales sources de pollution dans la société d'aujourd'hui. Avec le problème de plus en plus important des interférences électromagnétiques, le Comité spécial international sur la radio Interférence (CISPR) a publié CISPR-16, CISPR-15, le Comité européen des normes a publié EN55015 ainsi que EN55022 normes, etc. Ces mesures et normes sont conçues pour réglementer la limitation des interférences électromagnétiques des produits électroniques ponctuels et d'autres spécifications, de manière à réduire les problèmes sociaux causés par les interférences électromagnétiques.

Interférence électromagnétique(EMI) est divisé en deux types : les interférences conductrices et les interférences de rayonnement. Les interférences conductrices font référence au couplage (interférence) d'un signal d'un réseau électrique à un autre via un milieu conducteur. Les interférences de rayonnement font référence au couplage d'une source d'interférence (interférence) de son signal à un autre réseau électrique à travers l'espace. Dans la conception de circuits imprimés et de systèmes à grande vitesse, les lignes de signaux haute fréquence, les broches de circuits intégrés, divers connecteurs, etc. peuvent tous devenir des sources d'interférence de rayonnement avec des caractéristiques d'antenne, qui peuvent émettre des ondes électromagnétiques et affecter le fonctionnement normal d'autres systèmes ou d'autres sous-systèmes d'un même système. Comme chacun le sait, la cible de test de la CEM est les appareils électroniques et électriques, et l'équipement d'éclairage en tant que partie importante, a naturellement aussi des contraintes correspondantes. Tels que la certification FCC aux États-Unis, la certification CE dans l'Union européenne, etc., ont mis en avant les éléments de test pertinents sur l'équipement d'éclairage à LED. En ce qui concerne les interférences électromagnétiques, il existe généralement deux sources de ingérence; L'un est l'interférence conductrice, principalement les signaux d'interférence générés par l'équipement électronique à travers le support conducteur ou la ligne électrique commune interfèrent mutuellement, les lampes LED Certification FCC de la fréquence de test de balayage d'interférence conductrice de 0.15 MHz a commencé à 30 MHz fin, Certification CE interférence conductrice fréquence de test de balayage de 9KHz a commencé à 30MHz fin.

L'autre est l'interférence de rayonnement, qui fait principalement référence aux signaux d'interférence générés par des équipements électroniques et couplés à un autre réseau électrique à travers l'espace. Le rayonnement spatial de certification FCC ingérence la fréquence de test de balayage des lampes LED est de 30 MHz à 1 GHz, et la fréquence de test de balayage des interférences de rayonnement spatial de la certification CE est de 30 KHz à 300 MHz. Dans l'industrie de l'éclairage, il existe deux méthodes de test EMI, fréquence 9KHz-30MHz, l'une utilise l'antenne (antenne) et Récepteur EMI, sa norme de base est CISPR15, EN55015, GB17743. Pour que l'équipement d'éclairage puisse produire le dispositif de champ magnétique basse fréquence, il faut l'adopter CISPR16-1-4 antennes à trois anneaux pour mesurer les interférences du rayonnement du champ magnétique basse fréquence. Il est principalement testé par une antenne à trois anneaux et un récepteur EMI, et le test doit être effectué dans une pièce blindée. Remarque : L'antenne à trois anneaux convertit les composantes du champ magnétique basse fréquence des directions X, Y et Z en signal RF et les transmet via le commutateur coaxial aux trois canaux vers le récepteur EMI pour la mesure ; Un autre est l'utilisation de la méthode de test LISN, le besoin de test par récepteur EMI + réseau d'alimentation artificielle + LISN et logiciel de test pour. Le système de test EMI est utilisé pour mesurer les interférences générées par le port d'alimentation de la lampe et l'équipement d'éclairage dans l'état de fonctionnement normal, LISN réalise l'isolation, l'échantillonnage, l'adaptation d'impédance du signal RF et fournit le canal électrique pour l'EST. , le récepteur EMI mesure le signal RF, et enfin le logiciel de test EMI analyse, traite et juge. Le test doit être effectué dans la pièce blindée.

Dans le même temps, pour le test EMI de la bande d'ondes 9 KHz-300 MHz, la méthode CDN est utilisée. Dans le CISPR15, EN55015 ainsi que GB17743 les normes prévoient également un autre type d'équipement d'éclairage interférence du champ électromagnétique Méthode de test, c'est-à-dire la méthode de tension aux bornes en mode commun CDN. En utilisant la méthode CDN, incluez principalement le récepteur EMI, le CDN et l'atténuateur. Le test peut être effectué dans la salle blindée. Pour le test EMI, le Comité spécial international sur les interférences radio (CISPR) a promulgué les instruments et spécifications de mesure des interférences sans fil et anti-interférences CISPR-16, et pour l'industrie de l'éclairage, le Comité spécial international sur les interférences radio a également proposé le CISPR-15. L'éclairage électronique et les équipements associés, les limites des caractéristiques d'interférence sans fil et les méthodes de mesure, et divers pays ont également proposé divers types de spécifications de test d'éclairage EMI en fonction de la situation nationale, telles que EN55015-2007 dans l'Union européenne, GB17743-1999 en Chine. Pour les pays de l'UE, EN55015 La norme (référence CISPR-15) s'applique aux équipements d'éclairage traditionnels à fréquence supérieure à 100 Hz, tels que les lampes à incandescence, les lampes fluorescentes, les auto-redresseurs et les lampes à économie d'énergie. Ces appareils ne dépassent généralement pas 30 MHz, avec les limites d'interférence de rayonnement correspondantes. Mais pour la nouvelle industrie de l'éclairage LED, la fréquence est généralement supérieure à 30 MHz et la fréquence de balayage de 30 MHz à 300 MHz est clairement mise en avant dans la certification CE.

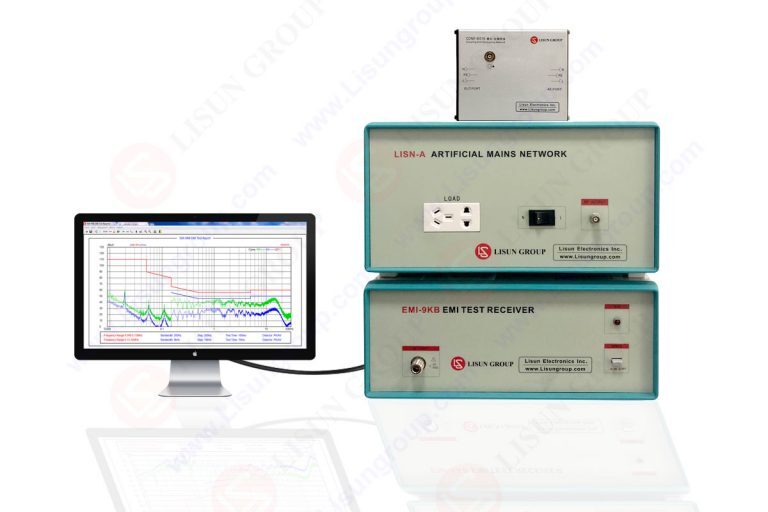

Deux systèmes de test EMI ont été développés et produits par LISUN conformément aux normes de base pertinentes telles que CISPR16. Pour les normes traditionnelles et nouvelles de l'industrie de l'éclairage, la fréquence de balayage des deux appareils est différente. La fréquence de balayage EMI du KH3962 est de 9 kHz à 300 MHz, ce qui convient aux tests de LED et de dispositifs d'éclairage traditionnels ; la fréquence de balayage EMI KH3961 est de 9 kHz à 30 MHz, ce qui convient principalement aux tests de dispositifs d'éclairage traditionnels. Afin de juger si l'objet testé répond à la norme, nous nous référons aux trois valeurs de pic, quasi-pic et moyenne pour porter le jugement. Compte tenu des différences entre les différentes normes, le logiciel peut appeler directement les normes de jugement telles que GB17743, FAC, EN55015, GB4343, etc.

Lisun Instruments Limited a été trouvé par LISUN GROUP dès 2003. LISUN système de qualité a été strictement certifié par ISO9001: 2015. En tant que membre CIE, LISUN les produits sont conçus sur la base des normes CIE, IEC et d'autres normes internationales ou nationales. Tous les produits ont passé le certificat CE et authentifiés par le laboratoire tiers.

Nos principaux produits sont Goniophotomètre, Intégration de Sphère, Spectroradiomètre, Générateur de surtension, Pistolets simulateurs ESD, Récepteur EMI, Équipement de test CEM, Testeur de sécurité électrique, Chambre environnementale, Chambre de température, Chambre climatique, Chambre thermique, Test de pulvérisation de sel, Chambre d'essai de poussière, Essai imperméable, Test RoHS (EDXRF), Test du fil incandescent ainsi que  Test de flamme d'aiguille.
