Les avantages de l'utilisation d'un test EMI et d'un récepteur EMI

I.Connaissance de base de Récepteur EMI
Récepteur EMI, également connu sous le nom d'instrument de mesure des interférences électromagnétiques, est l'instrument de mesure de base le plus largement utilisé dans les tests de compatibilité électromagnétique. Il s'agit essentiellement d'un instrument de mesure accordé qui peut identifier de manière sélective les composants de fréquence prédéfinis à partir des signaux d'interférence reçus des capteurs, et les afficher et les enregistrer dans une bande de fréquence fixe. Il peut être considéré comme un voltmètre réglable, directionnel en fréquence et mesurant avec précision.

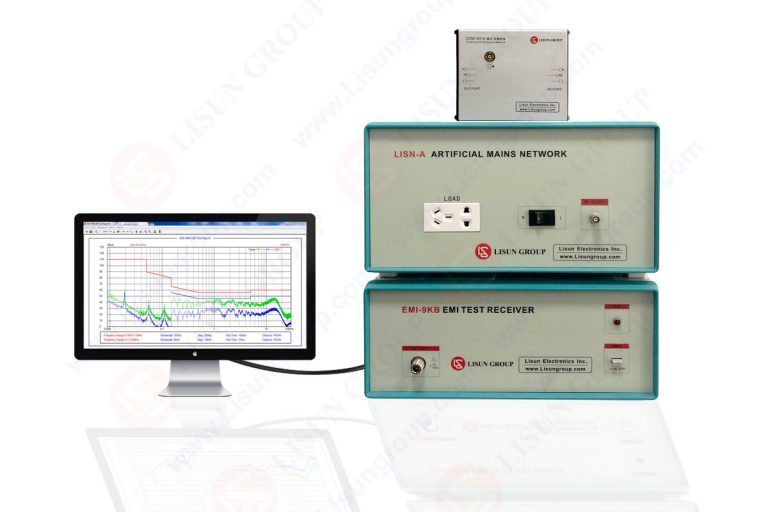

LISUN Récepteur EMI Système pour la conduction des rayonnements EMI (interférences électromagnétiques) ou les tests d'émissions conduites. Le EMI-9KB Le récepteur EMI est constitué d'une structure à fermeture complète et d'un matériau électroconducteur solide, qui a un effet de blindage élevé. Grâce à la nouvelle technologie pour le Système de test EMI, cela a résolu le problème d'auto-EMI de l'instrument. Les résultats des tests sont conformes au rapport de test au format international. Le système de test EMI EMI-9KB répond pleinement CISPR15:2018, CISPR16-1, GB17743, FAC, EN55015 ainsi que EN55022.

II.Le principe de fonctionnement des récepteurs EMI
Lors de la mesure du signal par Récepteur EMI, l'instrument est accordé sur une fréquence de mesure fi. Après avoir traversé un atténuateur haute fréquence et un amplificateur haute fréquence, la fréquence est mélangée avec la fréquence f1 de l'oscillateur local pour produire de nombreux signaux mélangés. Après passage dans le filtre à fréquence intermédiaire, seule la fréquence intermédiaire fo = f1-fi est obtenue. Le signal de fréquence intermédiaire est amplifié par l'atténuateur de fréquence intermédiaire et l'amplificateur de fréquence intermédiaire, puis détecté par le détecteur d'enveloppe. Après une amplification basse fréquence, il peut piloter l'indication du compteur ou l'afficher sur l'écran du tube numérique.

Le récepteur EMI mesure la tension du signal d'entrée sur son port. Pour mesurer l'intensité de champ ou le courant d'interférence, un transformateur est utilisé pour transformer la tension de port mesurée en intensité de champ (unité uV/m ou dBV/m), courant (unité A, dBA) ou puissance (unité W, dBmW) selon le coefficient de transformation. Le transformateur peut être une antenne, une sonde de courant, une pince absorbeur de puissance ou un réseau stabilisateur d'impédance de puissance selon l'objet à mesurer.

III.Méthode de balayage d'un récepteur EMI
1. Détection de valeur moyenne : sa plus grande caractéristique est que la constante de temps de charge et de décharge du détecteur est la même, particulièrement adaptée à la mesure d'onde continue. La constante de temps intégrale peut atteindre le deuxième niveau.

2. Détection de crête : sa constante de temps de charge est très faible (100 ns), même une impulsion très étroite peut être rapidement chargée à une valeur constante. Lorsque le signal de fréquence intermédiaire disparaît, en raison de la longue constante de temps de décharge (jusqu'à 100 s) du circuit, la tension de sortie du détecteur peut rester à la valeur de crête pendant une longue période de temps. La détection de crête est d'abord utilisée dans les expériences d'émission d'interférences militaires car de nombreux appareils militaires ne nécessitent qu'une seule stimulation par impulsion pour provoquer des explosions ou des dysfonctionnements d'appareils numériques, sans que les appareils audio aient besoin de prêter attention à l'accumulation de temps.

3. Détection de quasi-crête : la constante de temps de charge de ce détecteur se situe entre la valeur moyenne et la valeur de crête (la constante de temps de charge est d'environ 1 ms et la constante de temps de décharge est d'environ 160 ms). Dans le cycle de mesure, la sortie du détecteur est liée à l'amplitude des impulsions et à la fréquence de répétition, et sa sortie est cohérente avec l'effet des interférences sur le sens auditif. Parce que l'interférence dans les premières recherches du CISPR était l'interférence dans le système de diffusion, le détecteur de quasi-crête a été recommandé dans les publications du CISPR, ce qui était très approprié pour décrire les caractéristiques du bruit d'interférence radio.

4. Détection de la valeur effective : le bruit aléatoire fait référence au bruit émis par certains composants électroniques pendant le fonctionnement et au bruit causé par la diaphonie et d'autres bruits lors du processus de transmission des informations. Ses caractéristiques sont chaotiques et certains bruits aléatoires (tels que le bruit thermique et le bruit particulaire) obéissent à la règle de distribution normale. Pour eux, la valeur maximale ne vaut rien. Par conséquent, la détection de la valeur efficace et de la valeur moyenne est généralement utilisée. Dans les tests EMI, la détection de valeur efficace est la moins utilisée.

IV. Comparaison entre le récepteur EMI et l'analyseur de spectre
Grâce à l'introduction des récepteurs EMI, nous savons qu'ils présentent des similitudes avec les analyseurs de spectre, qui utilisent des structures superhétérodynes et affichent l'amplitude de chaque composante de fréquence. Mais ils ont aussi des différences, principalement reflétées dans les aspects suivants :
1. Le traitement du signal effectué à l'entrée du récepteur et de l'analyseur de spectre est différent. L'extrémité d'entrée du signal de l'analyseur de spectre a généralement un ensemble de filtres passe-bas simples, tandis que le récepteur doit utiliser un présélecteur avec une forte capacité anti-interférence pour les signaux à large bande, comprenant généralement un ensemble de filtres passe-bande fixes et un ensemble de suivi filtres pour compléter la présélection du signal.

2. Le signal de balayage est différent. La source de signal de balayage de l'analyseur de spectre est généralement contrôlée par un signal en dents de scie ou pas à pas pour obtenir le signal de sortie de mélange souhaité, et les changements de fréquence sont continus.

Le balayage de fréquence du récepteur est une mesure de fréquence ponctuelle discrète. Le récepteur mesure le niveau en fonction de l'intervalle de fréquence prédéfini. Il est contrôlé par le processeur pour mesurer le niveau à chaque point de fréquence, et la courbe de résultat de test affichée est en fait le résultat d'un test de fréquence à point unique. Maintenant en Test EMI, les utilisateurs ont non seulement besoin d'un réglage manuel pour rechercher des points de fréquence, mais également d'une observation rapide et intuitive des caractéristiques de niveau de fréquence de l'EUT. C'est ce que le signal de battement ne peut pas réaliser.

3. La définition de la bande passante des filtres à fréquence intermédiaire est différente.
Généralement, la largeur de bande de résolution de l'analyseur de spectre est la largeur de bande de 3 dB de la caractéristique de fréquence d'amplitude, tandis que la largeur de bande de fréquence intermédiaire du récepteur est la largeur de bande de 6 dB de la caractéristique de fréquence d'amplitude.

4. Les détecteurs sont différents.
L'analyseur de spectre a généralement des détecteurs de crête et de moyenne. En plus de cela, le récepteur dispose également de détecteurs de quasi-crête et de détecteurs de moyenne quadratique.

5. La précision du test est différente.
D'après le traitement du signal du récepteur et les exigences du test CEM, le récepteur doit avoir une précision supérieure et une réponse parasite inférieure à celle de l'analyseur de spectre. Sur la base de l'analyse de comparaison ci-dessus, nous pouvons résumer une formule simple :

Analyseur de spectre général + présélecteur + filtre de fréquence intermédiaire 6dB + trois types de détecteurs + fonction de test de fréquence ponctuelle + traitement du signal de haute précision = récepteur EMI

Cette formule explique de manière spectaculaire les similitudes et les différences entre l'analyseur de spectre et le récepteur EMI. Cependant, il convient de noter que les éléments du côté gauche de la formule ne sont pas simplement énumérés, chacun ayant des exigences particulières. C'est-à-dire que si les récepteurs modifiés à partir des analyseurs de spectre sont utilisés pour les tests, ils doivent répondre aux normes correspondantes. Ceux qui ne répondent pas aux normes ne peuvent être utilisés que comme équipement prédictif. Sur le marché actuel, on peut en voir certains qui ont été modifiés à partir des analyseurs de spectre.

Un instrument tel qu'un analyseur de spectre intégré avec une bande passante de fréquence intermédiaire de 6 dB, une forme d'onde de valeur maximale et moyenne, ou un analyseur de spectre plus un présélecteur, etc., ne peut pas répondre complètement aux exigences du récepteur. Il ne peut être utilisé que pour le pré-test en usine. Le récepteur conçu pour le test CEM est le seul choix pour le test de jugement et de certification.

V.Opérations de base de Récepteur EMI

1. Pour définir la plage de fréquence de test : appuyez sur la touche de balayage, puis appuyez sur UTILISER la table de balayage, l'interface suivante apparaîtra pour la configuration.
2. Pour régler la mesure Peak/QP/AV : Appuyez d'abord sur Meas, puis appuyez sur la touche du détecteur, afin de pouvoir sélectionner Peak/QP/AV. Pour régler Max Hold, appuyez sur DISP.
3. Après avoir terminé les réglages des paramètres, appuyez sur balayage et appuyez sur exécuter le balayage pour tester.
