Les surtensions sont une source courante de dommages dans les systèmes électroniques industriels. Il a été découvert au fur et à mesure que la technologie évoluait. Les décharges dans l'air peuvent également provoquer des surtensions en plus des commutations de l'équipement. L'impédance de transfert peut être élevée ou faible selon l'emplacement de la source d'interférence. L'impédance de transmission sera faible s'il y a des interférences dans le même circuit que l'appareil électronique.
Cependant, l'impédance est augmentée en cas d'interférence provenant d'une source extérieure. Ces deux scénarios sont modélisés à l'aide d'un Générateur d'ondes combinées. Il est parfois appelé un Générateur de surtension aussi bien. Cet article se concentrera principalement sur une générateur de surtension, y compris ses caractéristiques et ses avantages.

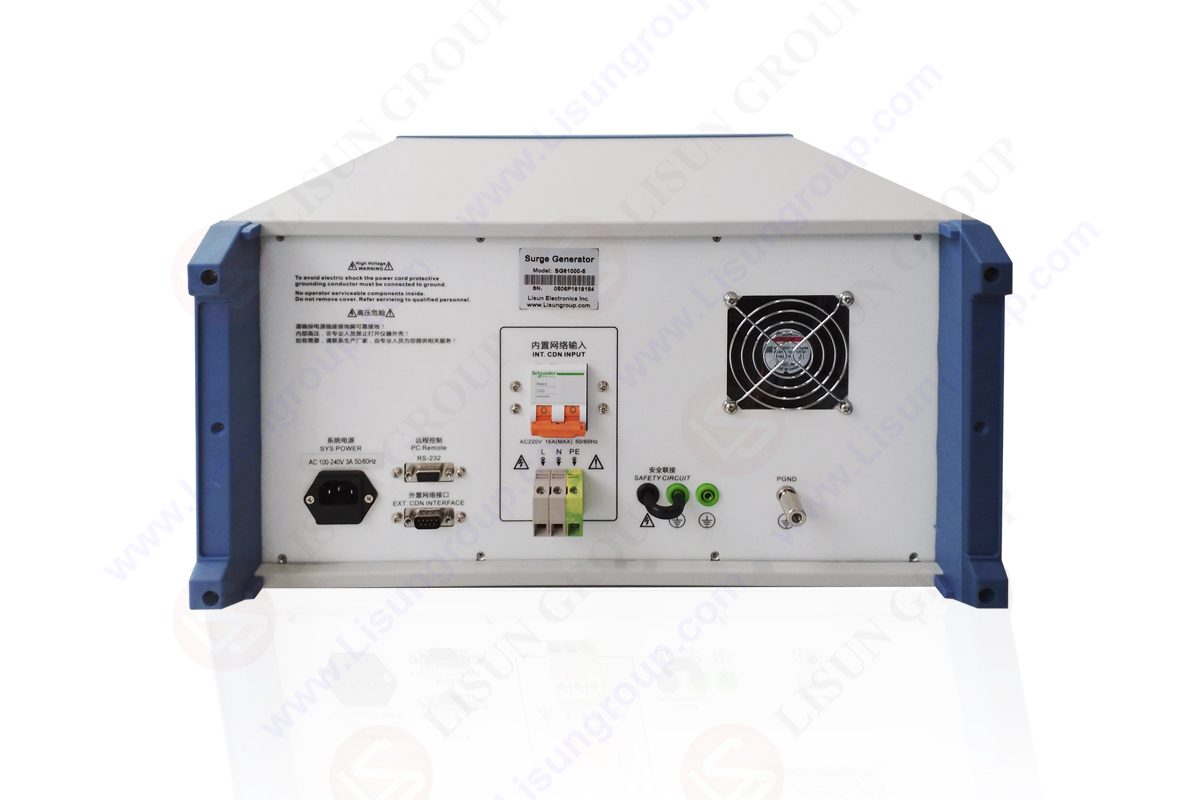

Générateur de surtension SG61000-5
Les surtensions d'ondes combinées sont des impulsions rapides, de haute tension et de courant qui se produisent simultanément et imitent une variété de problèmes EMI qui se produisent dans le monde réel, tels que les coups de foudre et la commutation du réseau électrique.
Les appareils de table avec beaucoup de poids sont couramment utilisés comme générateurs combinés ondes/surtensions. Des avions reliés au sol sont nécessaires. Il s'agit d'utiliser en toute sécurité un générateur de transitoires dans des scénarios de test EM. Des réseaux de couplage/découplage plus grands sont nécessaires pour évaluer les systèmes de lignes électriques triphasées. Cela augmente considérablement la taille du système. L'utilisation de générateurs combinés ondes/surtensions est essentielle pour répondre aux normes de test d'immunité effectuées.
Pour effectuer des tests d'onde de choc, vous avez besoin d'un générateur de surtension, l'équipement d'injection/CDN (le cas échéant), l'alimentation électrique (le cas échéant) et les exigences uniques de la norme ou du produit (le cas échéant).
L'équipement de surveillance comprend une sonde différentielle de tension, une sonde de surveillance de courant et un oscilloscope compatible.
L'approche par injection directe applique des surtensions directement du générateur à l'équipement testé. Cela se fait sans avoir besoin d'un réseau de découplage de couplage (CDN) ou d'un dispositif de couplage. Généralement, une connexion de sortie directe à l'avant ou à l'arrière du système est utilisée pour cela. Cette connexion n'est nécessaire que pour les tests hors tension.
Le moyen le plus courant d'appliquer des surtensions aux équipements de test consiste à coupler/découpler les réseaux. Cela permet d'alimenter les équipements via le CDN en direction de l'appareil testé. Ensuite, l'impulsion est retirée après le test sans affecter l'alimentation. Ceux-ci sont généralement divisés en catégories AC et DC ainsi qu'en niveaux de tension et de courant.
Les caractéristiques précédentes, ainsi que les distinctions manuelles et automatiques, servent à distinguer les CDN les uns des autres. Une séquence de lignes, telles que LN, LG, etc., est généralement évaluée lorsque des tests sont effectués régulièrement. Les tests prennent plus de temps avec les réseaux de couplage manuel. En effet, la structure physique du câblage doit être modifiée pour s'adapter aux lignes spécifiques qui doivent être testées.
Un générateur d'ondes combiné est essentiellement un éclair analogique très fiable générateur d'onde de choc conçu pour les entreprises d'éclairage. Le test d'immunité aux surtensions EMC en est une application. De plus, il peut être utilisé pour évaluer la protection contre les surtensions d'un circuit électrique. Il peut également déterminer la capacité d'absorption du courant d'impact et les capacités anti-brouillage des composants électroniques associés. Il fournit une base précise et excellente pour évaluer l'immunité aux perturbations de surtension transitoires de chaque port de l'EUT. Les principaux avantages des générateurs d'ondes de surtension sont leur intelligence, leur convivialité et leur fiabilité.
Procédures de test et de mesure de la norme CEI 61000-4-5 Pour le test d'immunité aux surtensions, la compatibilité électromagnétique (CEM) définit deux types différents de générateurs d'ondes combinés. Chaque type de port a un ensemble différent d'applications, selon le type de port à analyser. Avec le générateur d'onde combiné 10/700-s, les ports de test qui peuvent se connecter à des câbles de communication symétriques extérieurs sont évalués. Le générateur d'ondes combinées 1.2/50 s est utilisé dans toutes les autres situations.
SG61000-5_Générateur de surtension
L'objectif de cette norme est que les formes d'onde de sortie satisfassent aux exigences lorsqu'elles sont appliquées à l'EST. Étant donné que les formes d'onde contiennent une tension en circuit ouvert et un courant de court-circuit, il est nécessaire de les mesurer sans EST. Selon LISUN, ce générateur est conçu pour produire une surtension avec 1.2 seconde de temps de front de tension en circuit ouvert, 50 secondes de durée de tension en circuit ouvert et 8 secondes de temps de front de courant de court-circuit et 20 secondes de durée de courant de court-circuit.
Le rapport de la tension de sortie de crête en circuit ouvert au courant de sortie de crête en court-circuit au même port de sortie est appelé impédance effective du générateur d'onde combiné. Une impédance de sortie efficace de 2 est le rapport pour ce générateur. Lorsque la sortie du générateur est reliée à l'EUT, l'impédance d'entrée de l'EUT détermine la forme d'onde de la tension et du courant.
Cette impédance peut changer pendant les surtensions de l'équipement en raison du bon fonctionnement des mécanismes de protection installés, ou elle peut déborder ou provoquer la rupture de composants en l'absence ou pendant le fonctionnement inopérant des dispositifs de protection. En conséquence, la charge devrait pouvoir recevoir à la fois la tension 1.2/50 s et les ondes de courant 8/20 s de la même sortie du générateur.
Il est important de considérer également les mesures de sécurité liées aux générateurs d'onde de choc. Il est essentiel de surveiller le chauffage du générateur lorsqu'il fonctionne en continu pour éviter la surchauffe. Étant donné que le port de sortie CC a souvent une tension élevée, il existe un risque d'électrocution, c'est pourquoi la prudence est recommandée. De plus, le fusible d'alimentation doit être examiné pour des problèmes en cas de panne ou de panne de l'instrument. Cependant, si les problèmes persistent, le fabricant doit être contacté pour obtenir de l'aide.
Il est entièrement conforme aux normes GB/T17626.5, EN61000-4-5 et IEC 61000-4-5.
Non, les principes de fonctionnement des différents types de générateurs de surtension diffèrent. Du fait que les générateurs de surtension ont évolué au fil du temps, leurs principes de fonctionnement varient. Cependant, comment LISUNLes générateurs de surtension fonctionnent comme décrit ci-dessus.
