Définition et analyse de l'efficacité des LED

Comparez l'efficacité et la durée de vie des LED, la conception de l'efficacité est plus complexe. Tout d'abord, il existe trois types d'efficacité générale, veuillez consulter le diagramme 1.

	Efficacité lumineuse (lm / W)	Efficacité de conversion
perles de lampe	Connectez directement les perles de lampe à la source d'alimentation CC, le taux de flux de perles de lampe et la puissance de consommation	Connectez directement les perles de lampe à la source d'alimentation CC, le taux de puissance lumineuse et la puissance de consommation totale.
	Efficacité lumineuse = flux de billes de lampe / puissance de consommation	Efficacité de conversion = puissance lumineuse des perles de lampe / puissance de consommation totale
LED unique dans l'environnement d'application	Connectez directement le panneau de la lampe à la source d'alimentation CC, le taux de flux du panneau de la lampe et la puissance de consommation	Connectez directement le panneau de la lampe à la source d'alimentation CC, le taux de puissance lumineuse et la puissance totale de consommation.
	Refléter l'efficacité lumineuse moyenne des perles de lampe	Généralement, ne tenez pas compte de ce paramètre
Pilote d'alimentation LED	×	Connectez-vous avec l'alimentation secteur, le taux de puissance de sortie et la puissance d'entrée
	×	Efficacité de conversion du pilote = puissance de sortie du pilote (Pout) / puissance d'entrée du pilote (broche)
Total luminaires	Connectez directement les luminaires totaux à la source d'alimentation CA, le taux de flux de sortie et la puissance d'entrée	Connectez directement les luminaires totaux à la source d'alimentation CA, le taux de puissance lumineuse de sortie et la puissance d'entrée
	Luminaires totaux Efficacité lumineuse = Luminaires totaux Flux de sortie / Puissance d'entrée	Généralement, ne tenez pas compte de ce paramètre

Premièrement, pour les perles de lampe, il existe deux concepts d'efficacité:

1. efficacité lumineuse des perles de lampe, quantité de lumière pouvant être émise à chaque puissance d'entrée de 1 W. Cette efficacité est l'indicateur pour mesurer l'efficacité lumineuse des perles de lampe, pas l'indicateur pour mesurer l'efficacité lumineuse des luminaires totaux. Par conséquent, l'efficacité lumineuse d'une seule LED est la base de l'efficacité lumineuse de luminaires totaux; elle n'est pas égale à l'efficacité lumineuse de l'ensemble des luminaires.

2.L'efficacité de conversion des perles de lampe signifie que chaque puissance d'entrée de 1 W, la quantité d'énergie utilisée pour émettre de la lumière. L'efficacité lumineuse est généralement utilisée. L'efficacité de conversion est souvent utilisée pour évaluer le niveau de développement de la puce.

Deuxièmement, l'efficacité des billes de lampe dans l'environnement d'application n'est généralement pas utilisée. Cependant, il est généralement utilisé pour évaluer la qualité du nombre de perles de lampe, quel que soit le cas sans pilote, le rapport entre la puissance consommée directe des perles de lampe dans le panneau de lampe et la quantité lumineuse totale du panneau de lampe. La quantité de lumière calculée de cette manière peut refléter l'efficacité lumineuse moyenne d'un certain nombre de perles de lampe, pour déterminer la qualité du nombre de perles de lampe.

En outre, plus de gens connaissent l’efficacité du pilote, c’est l’efficacité de conversion du pilote qui est le rapport entre la puissance d’entrée et la puissance de sortie du lecteur.

Enfin, c'est l'efficacité lumineuse totale des luminaires. Cette formule est simple; c'est le rapport entre la quantité totale lumineuse de luminaires et la puissance totale d'entrée. Pour l'efficacité de conversion optique générée par la structure de la lampe est un peu spéciale, l'efficacité de conversion optique de la structure de la lampe = flux total des luminaires / flux total du panneau de la lampe, qui est défini comme le rapport de la lumière émise par le panneau de la lampe de la lumière émise par le luminaires totaux; cela contient au moins l'atténuation optique due à l'expansion du panneau lumineux ou du panneau translucide.

Les gens confondent généralement l'efficacité lumineuse totale des luminaires et l'efficacité lumineuse des perles de lampe. Nous pouvons penser approximativement la relation entre eux: efficacité lumineuse totale des luminaires = efficacité lumineuse des perles de lampe dans l'environnement d'application - efficacité de conversion du pilote - efficacité de conversion optique de la structure.

Dans cette formule de relation, nous pouvons voir que l'efficacité lumineuse totale des luminaires devrait être inférieure à l'efficacité lumineuse des billes de la lampe, à l'exception de l'effet apporté par l'efficacité de conversion du pilote mentionné ci-dessus, il existe également un problème souvent négligé, à savoir l'influence de la structure de la lampe. L'influence de la structure de la lampe n'est pas seulement l'influence de la plaque de diffusion, en particulier pour un type de lampe à émission latérale, son efficacité de conversion optique est très faible. Il peut s'agir d'un goulot d'étranglement du type de lampe à émission latérale. Par conséquent, si nous disons l'efficacité lumineuse totale des luminaires, vous devez déduire l'efficacité de conversion du pilote et l'efficacité de conversion de la structure de la lampe.

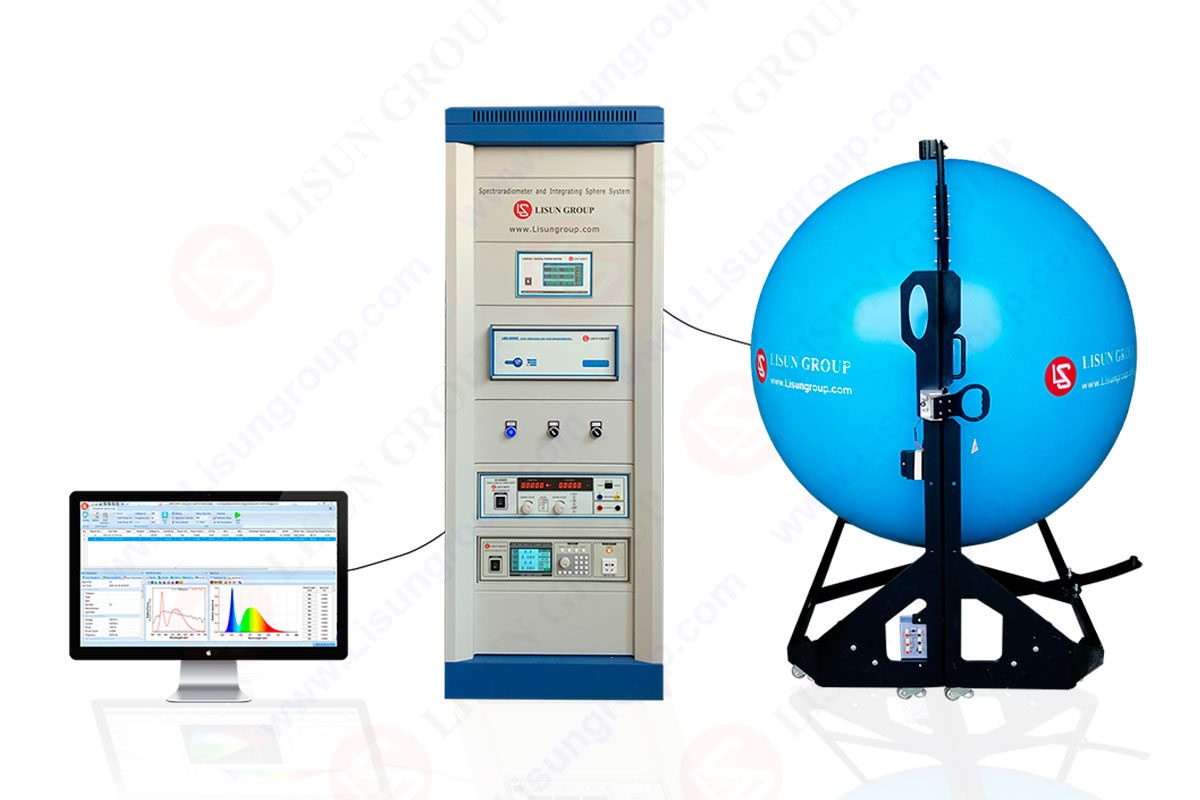

L'efficacité est un concept relativement complexe dans l'éclairage LED. Dans le même temps, nous devons également souligner que l'efficacité n'est pas immuable ; cela peut changer avec l'environnement de travail. Par exemple, la température de travail modifiera l'efficacité. Par conséquent, lorsque nous parlons d'efficacité des LED, nous devons non seulement indiquer quelle efficacité, mais également l'efficacité à quelle température. Lisun LPCE-2(LMS-9000A) Spectroradiomètre et système de sphère d'intégration est pour l'efficacité lumineuse totale des luminaires.
