Comment utiliser le LISUN sphère d'intégration pour les mesures de lumière LED

Sphère d'intégration, également appelée sphère lumineuse et sphère photométrique, est une coque sphérique creuse et complète.
La sphère d'intégration est principalement constitué de matériaux métalliques et la paroi interne est recouverte d'une couche blanche à haute réflexion diffuse (généralement de l'oxyde de magnésium ou du sulfate de baryum), et tous les points de la paroi interne de la sphère diffusent uniformément. Il y a aussi sphères intégratrices constitué de données polymères hautement réfléchissantes, telles que les données Spectralon. L'éclairement de la source lumineuse en tout point de la paroi sphérique est la superposition de l'éclairement de la lumière réfléchie à plusieurs reprises. De cette façon, la lumière entrant dans le sphère d'intégration est réfléchi à plusieurs reprises par le revêtement de la paroi intérieure pour former un éclairage uniforme sur la paroi intérieure.

La intégration kugla est souvent utilisé pour mesurer le flux lumineux, la température de couleur, l'efficacité lumineuse et d'autres paramètres d'une source lumineuse. Il peut également être utilisé pour mesurer la réflectivité et la transmission d'un objet.

Le principe de fonctionnement de la sphère d'intégration :
La lumière est captée par le sphère d'intégration par le port d'échantillonnage, comme illustré dans la figure ci-dessous. Après de multiples réflexions à l'intérieur du sphère d'intégration, la lumière existera dans toutes les positions à l'intérieur du sphère d'intégration très uniformément Lorsque nous utilisons la lumière dans le sphère d'intégration pour mesurer, nous pouvons fiabiliser nos résultats de mesure L'avantage d'utiliser le sphère d'intégration structure est qu'il peut réduire et éliminer l'erreur de mesure causée par la forme de la lumière, l'angle de divergence et la différence de réactivité des différentes positions sur le détecteur.

Conditions de travail de la sphère d'intégration idéale (conception interne de la sphère d'intégration):
1. La surface intérieure du sphère d'intégration est une sphère géométrique complète de rayon égal et lisse partout ;
2. La paroi intérieure du sphère d'intégration est recouvert d'un revêtement à haute réflectivité, qui est une surface diffuse uniforme neutre avec la même réflectance diffuse pour la lumière incidente de différentes longueurs d'onde ;
3. L'intérieur de la sphère est considéré comme une source de lumière abstraite qui n'émet que de la lumière sans aucun objet réel.

Pendant sphère d'intégration test, selon les différents types de sources lumineuses, les positions d'installation pour installer les sources lumineuses pendant le test sont également différentes. LISUN a utilisé les méthodes de test de la sphère d'intégration 4 π et 2 π :

Sphère d'intégration Méthode de mesure 4 π : la source lumineuse testée est installée au centre du sphère d'intégration, de sorte que la lumière soit émise de tous les côtés Avec cette méthode de mesure, l'installation de l'échantillon est simple et le temps de changement de l'échantillon est court, mais l'influence de l'effet d'auto-absorption doit être prise en compte.
Sphère d'intégration 2 Méthode de mesure π : la source lumineuse mesurée est installée sur l'ouverture de la paroi sphérique du côté du sphère d'intégration laisser entrer la lumière dans sphère d'intégration de l'extérieur Cette méthode de mesure n'a pas besoin de prendre en compte l'effet d'auto-absorption, mais doit être équipée d'un dispositif de réduction d'ouverture pour s'adapter aux différentes tailles d'échantillons.

En raison de l'installation de l'objet testé plus pratique et du test plus précis, LISUN grâce à des efforts continus pour s'améliorer, a développé une boule d'intégration, qui est formée par une machine à la fois, de sorte que la paroi intérieure de la boule soit lisse et que l'effet de réflexion soit bon; Et l'intérieur du sphère d'intégration est équipé d'une plate-forme avec des directions réglables vers le haut et vers le bas (il est très pratique d'installer la lampe testée et la charge maximale est de 30 kg); Un autre, humanisé, c'est que le sphère d'intégration est également équipé d'un laser croisé (la position d'installation de la lampe étalon / lampe testée peut être calibrée pour s'assurer qu'elle est installée au centre de la sphère)

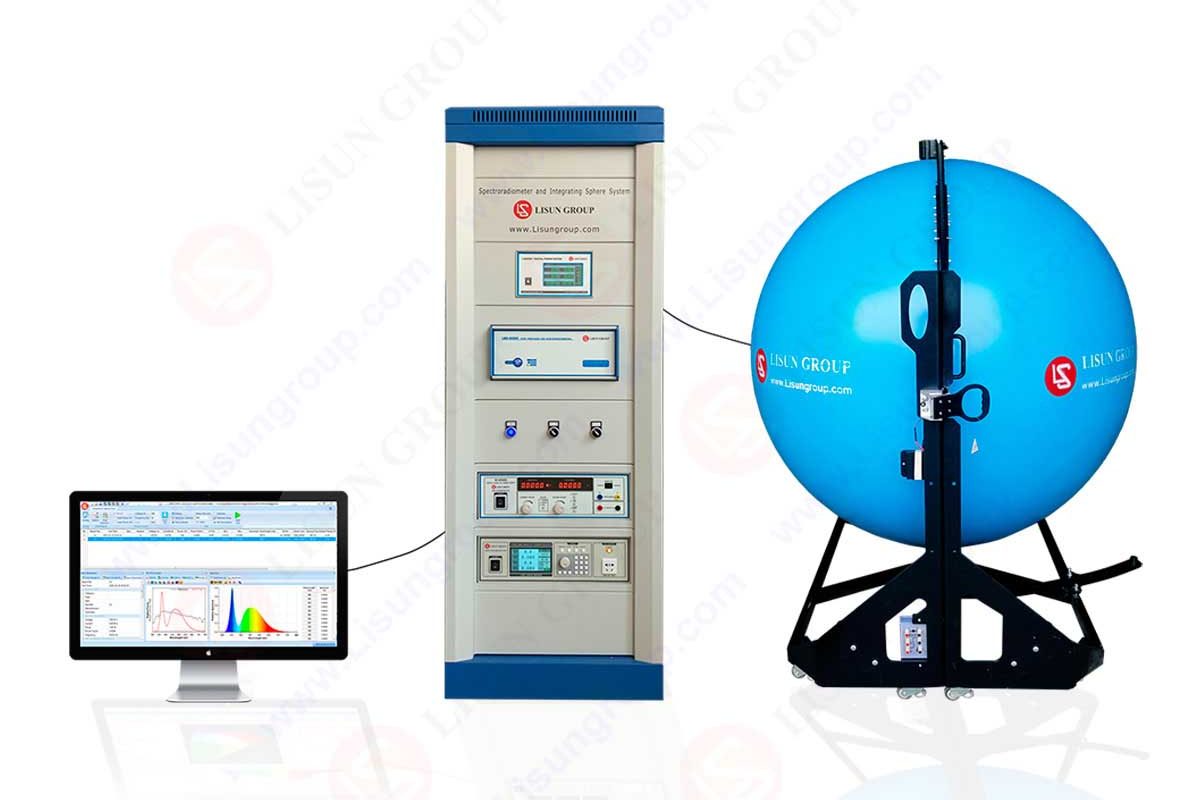

Par conséquent, LISUN lancé LPCE-2 Intégration de Sphère Le système de test de spectroradiomètre à LED est destiné à la mesure de la lumière des produits d'éclairage à LED et à LED. La qualité de la LED doit être testée en vérifiant ses paramètres photométriques, colorimétriques et électriques. Selon CIE 177, CIE84,  CIE-13.3, IES LM-79- 19, Ingénierie optique-49-3-033602, RÈGLEMENT DÉLÉGUÉ (UE) 2019/2015 DE LA COMMISSION, IESNA LM-63-2 et ANSI-C78.377, il recommande d'utiliser un spectroradiomètre matriciel avec un sphère d'intégration pour tester les produits SSL. Le LPCE-2 le système est appliqué avec LMS-9000C Spectroradiomètre CCD de haute précision ou LMS-9500C Spectroradiomètre CCD de qualité scientifique et moulage A sphère d'intégration avec base de support. Cette sphère est plus ronde et le résultat du test est plus précis que le traditionnel sphère d'intégration.

Lisun Instruments Limited a été trouvé par LISUN GROUPE en 2003. LISUN système de qualité a été strictement certifié par ISO9001: 2015. En tant que membre CIE, LISUN les produits sont conçus sur la base des normes CIE, IEC et d'autres normes internationales ou nationales. Tous les produits ont passé le certificat CE et authentifiés par le laboratoire tiers.
