Intégration de la configuration de la sphère pour la mesure de la lumière LED

LPCE-2 Intégration de Sphère Le système de test de spectroradiomètre à LED est destiné à la mesure de la lumière des produits d'éclairage à LED et à LED. La qualité de la LED doit être testée en vérifiant ses paramètres photométriques, colorimétriques et électriques. Selon CIE 177, CIE84,  CIE-13.3, IES LM-79- 19, Ingénierie optique-49-3-033602, RÈGLEMENT DÉLÉGUÉ (UE) 2019/2015 DE LA COMMISSION, IESNA LM-63-2 et ANSI-C78.377, il recommande d'utiliser un spectroradiomètre matriciel avec une sphère d'intégration pour tester les produits SSL. Le LPCE-2 le système est appliqué avec LMS-9000C Spectroradiomètre CCD de haute précision ou LMS-9500C Spectroradiomètre CCD de qualité scientifique et moulage A sphère d'intégration avec base de support. Cette sphère est plus ronde et le résultat du test est plus précis que le traditionnel sphère d'intégration.

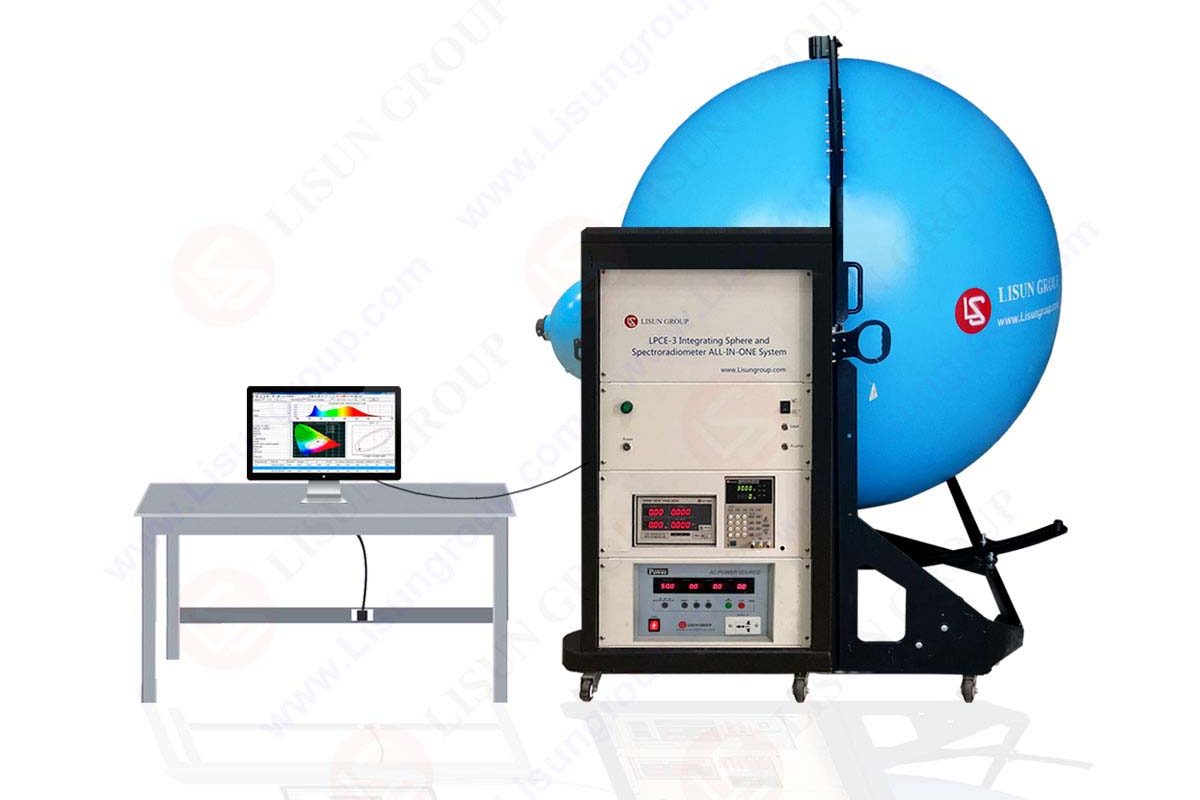

LPCE-2 Spectroradiomètre de haute précision intégrant un système de sphère

La sphère d'intégration Le système de test est utilisé pour tester diverses LED/lampes LED et luminaires/luminaires pour mesurer les paramètres de couleur de la lumière tels que le spectre, la couleur et le flux lumineux

Les paramètres de mesure du système de test à sphère d'intégration et spectroradiomètre sont les suivants :
Les paramètres principaux:
Coordonnées de chromaticité (x/y, u/v), température de couleur (CCT), rapport de couleur, longueur d'onde maximale, demi-bande passante, longueur d'onde dominante, pureté de la couleur, IRC, CQS, TM-30-18 (Rf, Rg), test de spectre , Flux lumineux, Efficacité lumineuse, Puissance rayonnante, EEI, Classe d'efficacité énergétique, Flux pupillaire, Efficacité du flux pupillaire, Facteur pupillaire et Flux cirtopique, etc.

Paramètres électriques:
Tension, courant, puissance, facteur de puissance, facteur de déplacement, harmonique (THD)
1. Méthode spectrale et photométrique
La méthode spectrale et photométrique a été utilisée pour tester la source lumineuse pour mesurer la méthode photométrique du flux lumineux et mesurer les paramètres de couleur par la méthode spectrale
La méthode photométrique pour effectuer la mesure du flux lumineux, ce qui signifie utiliser une source lumineuse standard (lampe standard) avec un flux lumineux absolu connu (la valeur traçable au NIM) dans le sphère d'intégration de le comparer à la source lumineuse mesurée pour obtenir un coefficient, de manière à obtenir le flux lumineux de la source lumineuse mesurée. Le principe de base de la mesure du flux lumineux est de placer la source lumineuse à mesurer dans le sphère d'intégration, et enduire la paroi intérieure de la sphère d'intégration avec une couche de réflexion diffuse blanche (réflectance spectrale ρ≥0.98). L'éclairement sur le mur est uniformément réparti et le flux lumineux projeté sur le photodétecteur à travers le trou sur le mur sphérique doit être proportionnel au flux lumineux total émis par la source lumineuse. Afin de rendre la sensibilité spectrale relative du photodétecteur sur la paroi sphérique conforme à l'efficacité optique spectrale de l'oeil humain, la méthode d'ajout d'un jeu de filtres est généralement utilisée pour la correction. En calculant la propagation et les conditions de la lumière dans le groupe de verres filtrants, selon la courbe caractéristique de transmission typique des types de verres colorés connus, sélectionnez le groupe de verres colorés avec la courbe d'adaptation appropriée, puis calculez la courbe d'adaptation requise selon la formule . Épaisseur appropriée, et enfin corrigée pour obtenir la valeur de luminosité.

2. Méthode spectrale :
La méthode spectrale complète nécessite que la distribution de puissance spectrale absolue correspondant à chaque longueur d'onde de 5 nm dans la bande de lumière visible de 380 à 780 nm soit connue, et que la puissance spectrale absolue correspondant à chaque longueur d'onde soit calibrée par le NIM dans un délai spécifié. Une fois que la distribution de puissance spectrale absolue correspondante de chaque longueur d'onde est connue, la liste de distribution de puissance spectrale absolue est transformée en données de distribution de puissance spectrale absolue des lampes standard qui peuvent être lues par le logiciel, et la détection photoélectrique sur la fenêtre de paroi sphérique peut être supprimé. L'instrument de mesure est directement relié à la fenêtre intérieure de la paroi de la sphère par la fibre optique, et l'autre extrémité de la fibre optique est reliée à la fente incidente de l'analyseur de spectre. La lumière est introduite dans le monochromateur à réseau, et le rapport de la puissance optique correspondant à chaque longueur d'onde de la lampe étalon peut être mesuré. Après amplification par PMT, le rapport de photocourant peut être obtenu, puis la distribution de puissance spectrale absolue P de la lampe standard peut être calculée par rapport à la distribution de puissance spectrale absolue de la lampe. Selon la formule de conversion de la quantité de rayonnement et de la quantité photométrique, pour le flux lumineux de la lampe standard et de la lampe à tester, la distribution de puissance spectrale relative est calculée à partir de la distribution de puissance spectrale absolue, puis les coordonnées de couleur et la chromaticité sont obtenues par la même méthode que la méthode de photométrie spectrale. Tolérance, température de couleur corrélée, indice de rendu des couleurs et autres paramètres photoélectriques.
