Générateur de décharge électrostatique (ESD) : fonctionnement, modes et procédures de test

An Générateur de décharge électrostatique (ESD) est un appareil de test conçu pour simuler des événements de décharge électrostatique. Ils jouent un rôle crucial dans les tests des appareils électroniques, aidant les ingénieurs à évaluer et à améliorer la sensibilité et la tolérance des équipements aux décharges électrostatiques.

Introduction

Les générateurs ESD sont conçus conformément aux normes internationales telles que IEC 61000-4-2 pour simuler des événements de décharge électrostatique, garantissant la cohérence et la répétabilité des tests. En général, ils se composent d'une alimentation haute tension, d'un circuit de commande, d'un circuit de décharge et d'un mécanisme de déclenchement.

Modes de fonctionnement

Les générateurs ESD offrent différents modes de fonctionnement pour répondre aux différentes exigences de test et aux préférences des utilisateurs :

• Mode manuel : en mode manuel, les opérateurs contrôlent directement la décharge du générateur ESD via des boutons ou des commutateurs physiques. Ce mode est adapté aux scénarios de test simples, offrant un fonctionnement intuitif et flexible.
• Mode automatique : en mode automatique, le générateur ESD se décharge automatiquement en fonction de programmes prédéfinis ou de signaux externes. Ce mode est adapté aux scénarios nécessitant une répétabilité élevée et des étapes de test cohérentes, réduisant ainsi les erreurs dues au fonctionnement manuel.
• Mode de contrôle à distance : le mode de contrôle à distance permet de faire fonctionner le générateur ESD à distance via un ordinateur ou une unité de commande dédiée. Ce mode est adapté pour faire fonctionner l'équipement à une distance de sécurité ou pour l'intégrer dans des systèmes de test automatisés.
• Mode de contrôle logiciel : en mode de contrôle logiciel, les utilisateurs peuvent programmer et contrôler les paramètres de décharge du générateur ESD à l'aide d'un logiciel dédié. Ce mode offre une grande flexibilité et un contrôle précis, adapté aux exigences de test complexes.
• Mode séquence : le mode séquence permet au générateur ESD d'exécuter automatiquement plusieurs décharges selon des séquences et des intervalles de temps spécifiques. Ce mode est utile pour simuler une série d'événements de décharge consécutifs, améliorant ainsi l'efficacité et la cohérence des tests.

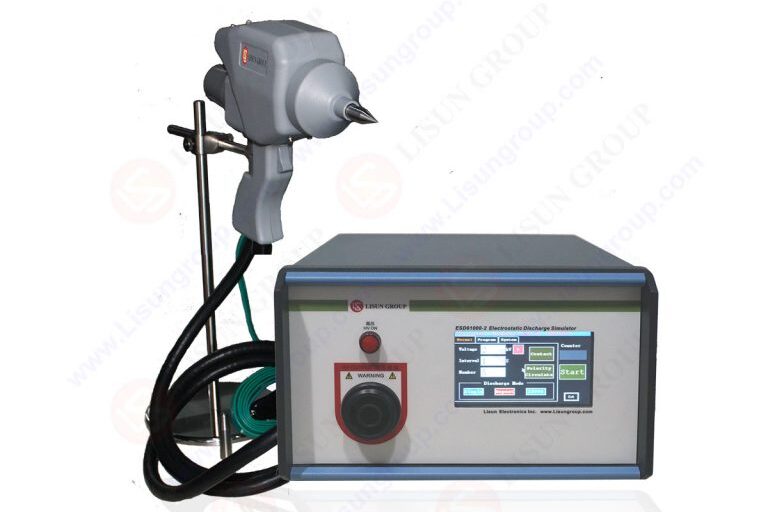

ESD61000-2_Simulateur de décharge électrostatique

Modes de décharge

Les modes de décharge définissent les caractéristiques de décharge du générateur ESD, notamment la tension de décharge, la durée, la polarité, etc. Les modes de décharge courants incluent :

• Décharge par contact (CD) : le mode CD simule une décharge électrostatique générée par un contact direct avec le dispositif testé (DUT). Il garantit un chemin de décharge dégagé et est généralement utilisé pour tester des appareils dotés de surfaces lisses et conductrices.
• Décharge dans l'air (AD) : le mode AD simule une décharge dans de petits espaces d'air au-dessus du DUT. Il modélise la décharge électrostatique dans des environnements sans contact et évalue l'immunité des appareils aux interférences.
• Modèle d'appareil chargé (CDM) : le mode CDM simule des scénarios complexes de décharge électrostatique rencontrés lors de l'utilisation réelle d'un appareil. Il prend en compte les phénomènes d'électricité statique résultant du contact et de la séparation de différents matériaux pendant le fonctionnement de l'appareil, offrant ainsi des tests plus proches des environnements d'application réels.
• Mode d'induction de champ (FIM) : le mode FIM simule une décharge électrostatique induite par des champs électriques puissants à proximité du dispositif testé. Il est principalement utilisé pour évaluer la résistance aux interférences électrostatiques des appareils dans des environnements à champs électriques puissants.
• Modulation de largeur d'impulsion : la modulation de largeur d'impulsion simule des décharges électrostatiques de différentes durées en ajustant la largeur des impulsions de décharge. Elle teste les réponses et la tolérance des appareils aux impulsions électrostatiques de différentes durées, offrant ainsi une évaluation complète de la résistance électrostatique.

Procédures d'exploitation

Lorsque vous utilisez un générateur ESD, suivez ces étapes pour garantir des tests précis et sûrs :

• Définir les paramètres : définir la tension, la largeur d'impulsion, la polarité, etc., en fonction des exigences de test. Assurez-vous que les paramètres sont conformes aux spécifications de test et aux exigences de l'appareil.
• Étalonnage de l'équipement : étalonnez régulièrement le générateur ESD pour vous assurer que ses caractéristiques de décharge sont conformes aux normes. L'étalonnage peut être effectué à l'aide d'équipements ou de services d'étalonnage professionnels pour garantir l'exactitude et la cohérence des résultats des tests.
• Préparation du dispositif testé : Assurez-vous que le dispositif testé (DUT) est dans l'état de test approprié, y compris, mais sans s'y limiter :

Mise sous tension de l'appareil (si nécessaire pour les tests).
Placer l'appareil dans la position et l'environnement de test désignés.
Connexion de tous les instruments de test et dispositifs de surveillance nécessaires.
Exécuter la décharge : Effectuez la décharge dans le mode de fonctionnement sélectionné. Choisissez entre le mode manuel, automatique, à distance, de contrôle logiciel ou de séquence en fonction des exigences de test spécifiques. Observez la réponse du DUT et enregistrez tout phénomène anormal pendant la décharge.

• Analyse des données : collectez et analysez les données des tests de décharge. Évaluez les performances ESD du DUT, notamment la sensibilité et la tolérance aux décharges électrostatiques. Une documentation détaillée des résultats des tests et des réponses observées des appareils est essentielle.
• Mesures de sécurité : Prenez les mesures de sécurité appropriées lors de l'utilisation du générateur ESD, telles que :
Porter des bracelets antistatiques ou d’autres équipements de protection.
S’assurer que les opérateurs reçoivent une formation adéquate.
Suivre les procédures opérationnelles pour éviter les erreurs.

Précautions :

• Sécurité opérationnelle : les opérateurs doivent recevoir une formation adéquate et respecter strictement les procédures opérationnelles afin d’éviter de blesser le personnel et l’équipement pendant l’exploitation.
• Entretien de l'équipement : Inspecter et entretenir régulièrement l'équipement Générateur d'ESDAssurez-vous de son bon fonctionnement et réparez-le ou remplacez-le rapidement si des problèmes sont détectés.
• Contrôle environnemental : effectuez les tests ESD dans des environnements contrôlés pour minimiser les interférences externes. Assurez-vous que la température, l'humidité et l'environnement électromagnétique de l'environnement de test répondent aux exigences de test.
• Normes de test : Suivez les normes et spécifications internationales pertinentes pour les tests ESD, telles que IEC 61000-4-2, afin de garantir la fiabilité et la comparabilité des résultats des tests.
• Enregistrement des données : documentez soigneusement les conditions de test, les paramètres de décharge et les résultats des tests. Assurez l'intégrité et la traçabilité des données pour une analyse et une référence ultérieures.
