Comment calculer les émissions conduites CEM

La Récepteur EMI est l'un des appareils les plus utiles à utiliser dans une chambre d'essai CEM dans un laboratoire ou une installation d'ingénierie de compatibilité électromagnétique (CEM). Les problèmes d'EMI sont fréquemment rencontrés tout au long des premières phases du cycle de développement du produit et des récepteurs de mesure de plusieurs types sont utilisés pour identifier et corriger ces problèmes.

An Récepteur EMI est utilisé pour effectuer des tests pour une certification de conformité complète. Ceci est fait avant l'expédition du produit fini aux clients. Cela se fait selon l'ordre du processus. L'équipement de test EMI est utilisé lorsque tous les correctifs EMI ont été mis en œuvre par l'équipe de conception.

La LISUN EMI-9KB EMI recevoirr est l'un des appareils les plus utiles et les plus efficaces disponibles pour ce travail sur le marché actuel. Cet article explorera comment vous pouvez utiliser les récepteurs EMI pour calculer les émissions conduites EMC.

récepteurs EMI

Les récepteurs EMI sont des instruments d'acquisition de données haute performance utilisés pour l'analyse. Les récepteurs EMI sont utiles dans les situations où des signaux transitoires ou des émissions parasites peuvent apparaître et où des taux d'acquisition rapides sont nécessaires, comme dans une chambre d'essai CEM.

Les interférences électromagnétiques (EMI) sont un type de bruit électronique qui interfère avec les signaux des câbles, réduisant la force et l'intégrité du signal. Les sources de rayonnement électromagnétique telles que les moteurs et les machines sont des sources courantes d'EMI.

Émissions conduites CEM

Récepteur de test EMI

Il existe deux types d'interférences électromagnétiques (EMI)

interférences conduites et interférences rayonnées. Les interférences conduites sont les interférences de signaux entre un réseau électrique et un autre via un milieu conducteur. L'interférence rayonnée est définie comme la transmission d'un signal d'interférence de la source à un autre réseau électrique à travers l'espace.

LISUN EMI-9KB Récepteur EMI

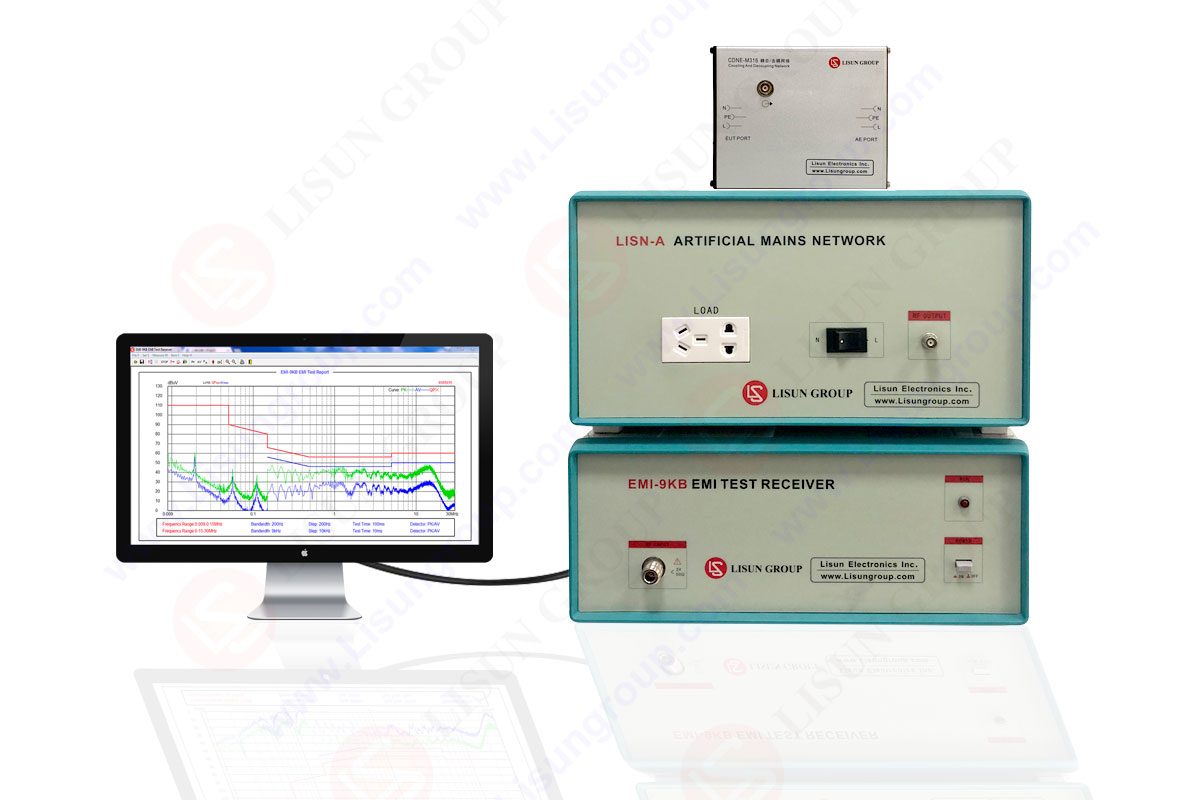

LISUN EMI-9KB Le récepteur EMI a une structure de fermeture complète et un matériau à haute conductivité électrique, ce qui entraîne un effet de blindage élevé. Le problème de l'auto-EMI de l'instrument a été résolu par une nouvelle technologie pour les équipements de test EMI. Les résultats des tests sont présentés en utilisant le format de rapport de test international. Le EMI-9KB est en pleine conformité avec CISPR15:2018, CISPR16-1, GB17743, FAC, EN55015et EN55022.

La LISUN EMI-9KB Le récepteur EMI fonctionne sur les fréquences de 9K à 300 MHz. Il dispose de 3 transformateurs d'isolement pièces CDNE-M316 Réseau de Couplage/Découplage pour l'Émission, LISN-A Alimentation réseau artificielle (5A), atténuateur et câbles.

Émissions conduites CEM

Chaque produit sur le marché doit être conforme aux réglementations CEM, qui fixent des limites supérieures pour les émissions conduites et rayonnées.

Les émissions conduites sont des composantes de bruit produites par un appareil ou un sous-circuit. Ils sont conduits vers un autre circuit via un câblage, des plans d'alimentation/de masse, des traces de PCB ou une capacité parasite. Les émissions conduites doivent être maintenues faibles. Sinon, ils traverseront les câbles et causeront des problèmes aux autres appareils.
Les émissions rayonnées sont les composantes de bruit produites par l'ensemble du système sous forme de champ électromagnétique. Il permet aux émissions de voyager dans l'air et d'atteindre d'autres appareils.

Les ingénieurs comprennent que la propagation du signal à travers les câbles se produit sans qu'une réflexion (basse fréquence) puisse se produire. Cela se produit uniquement lorsque la longueur du câble est inférieure à la longueur d'onde du signal. Dans le cas d'un modèle localisé pour le milieu de propagation du signal, les émissions conduites sont considérées comme un problème aux basses fréquences.

La propagation du signal le long du câble se produit sans réflexion uniquement s'il y a une adaptation d'impédance. Si c'est le cas, la longueur de câble nettement supérieure à la longueur d'onde du signal (haute fréquence) est fournie le long du trajet du signal. La propagation du signal à travers les conducteurs peut être modélisée comme un modèle distribué (théorie des lignes de transmission). Bien qu'en pratique, les systèmes utilisent fréquemment des conducteurs qui ne sont pas conçus comme des lignes de transmission pour les hautes fréquences. De tels conducteurs peuvent facilement émettre des signaux sous la forme d'un champ électromagnétique. Ils se comportent comme une antenne plutôt que comme une ligne de transmission. Par conséquent, les émissions rayonnées sont considérées comme un problème aux hautes fréquences.

Équipement sous test

Les réglementations CEM visent à mesurer les émissions produites par les appareils et leurs câbles. Les dimensions usuelles des appareils et des câbles associés peuvent aller jusqu'à la longueur de 1.5 m. Les émissions émises par eux ne peuvent se produire qu'à des fréquences supérieures à 30 MHz. Ici, les dimensions des conducteurs qui font partie de l'EST peuvent être légèrement plus longues. Les émissions rayonnées ne se produisent pas de manière significative aux fréquences inférieures à 30 MHz. Il est recommandé d'évaluer l'EST uniquement pour les émissions conduites.

Test des émissions conduites

Ce qui suit est une configuration typique pour tester les émissions conduites de l'EUT
• Un récepteur EMI ou un analyseur de spectre est requis (adapté à la pré-conformité)
• LISN (réseau de stabilisation d'impédance de ligne)
• Plan de masse – L'EUT, le LISN et le récepteur sont tous placés sur le plan de masse et connectés à celui-ci.



Émission conduite testée

Test des émissions conduites

Un dispositif à trois ports relié à l'EUT, au récepteur et à l'alimentation est appelé LISN.
Les LISN fournissent une impédance RF normalisée sur le point de mesure de l'EUT. Le LISN connecte le point de mesure de l'EUT au récepteur et élimine pratiquement les signaux d'interférence indésirables de l'alimentation électrique. Cela empêche que de tels signaux n'influencent l'exécution du test.

Les LISN peuvent être utilisés pour analyser le courant alternatif continu, monophasé ou triphasé. Le type le plus courant est défini dans la CISPR 16-1-2. Il a une impédance équivalente de 50 en parallèle avec 50uH + 5 sur chaque ligne à la terre pour l'EST. Il s'agit d'un type de « réseau en V » pour une alimentation monophasée. C'est parce que l'impédance stabilisée apparaît à travers chaque bras du "V", entre la ligne ou le neutre et la connexion à la terre.

Émissions conduites testées

Test des émissions conduites

 Les niveaux de bruit mesurés doivent être comparés aux limites de bruit spécifiées par les réglementations CEM. Dans le cas d'appareils monophasés, la fréquence de répétition des mesures de bruit doit avoir lieu pour chaque ligne (phase et neutre).

Le plan de masse joue un rôle important dans la standardisation de l'environnement de test dans la configuration de test de base. En effet, des paramètres parasites peuvent influencer une partie du bruit conduit, comme expliqué plus loin.

La Récepteur EMI est un appareil conçu spécifiquement pour les tests EMI. Il diffère d'un analyseur de spectre générique de plusieurs manières. Il peut être considéré comme un analyseur de spectre avec des fonctionnalités de test EMI spécifiques
• Analyser les paramètres conformément aux réglementations CEM mondiales (par exemple, temps de maintien, largeur de bande de résolution (RBW), détecteur, etc.).
• Exécution automatique des tests avec contrôle LISN et commutation entre les phases de la ligne en cas d'alimentation en courant alternatif (monophasé ou triphasé)
• Une interface logicielle pour visualiser les analyses, les configurer et enregistrer les résultats des tests
