Basé sur LM-79 standard, comment utiliser les sphères intégratrices et les spectrophotomètres pour tester le luminaire LED

Les méthodes de test électro-optique autorisées par IESNA Solid State Lighting Products, spécifiquement appelées LM-79, sont développés conjointement par l'IESN et l'ANSI Solid State Lighting Committee, et leur contenu principal comprend :

1. Couvrir les luminaires, y compris les sources lumineuses et les sources lumineuses utilisées comme luminaires (tels que les produits de mise à jour LED)

2. La méthode de test optique adopte la méthode de mesure relative de la sphère d'intégration, la méthode de mesure absolue du spectrophotomètre et la méthode de test de rayonnement spectroscopique

La fonction principale de la sphère d'intégration dans le processus de test de la source lumineuse est d'être utilisée comme collecteur de lumière, qui est un composant important du système de mesure photométrique. La sphère d'intégration est une sphère creuse, la coque est généralement en tôle soudée par éclats ou pressée par rotation intégrale, et la paroi intérieure est pulvérisée avec de la peinture réfléchissante. Selon les différents équipements photométriques, le système de mesure de sphère d'intégration est divisé en deux catégories : le système de mesure de photomètre de sphère d'intégration et le système d'analyse spectrale de sphère d'intégration. Le premier utilise une sonde photométrique comme détecteur, et coopère avec un photomètre pour mesurer les paramètres lumineux ; Ce dernier utilise des fibres optiques pour collecter la lumière de la paroi du ballon et utilise un spectromètre pour mesurer des paramètres tels que la luminosité, la couleur et la radioactivité.

Le spectrophotomètre est le principal appareil de mesure pour le test de performance de distribution lumineuse des lampes et des lanternes, qui peut être utilisé pour mesurer l'intensité lumineuse spatiale, le flux lumineux total distribué et l'efficacité du luminaire des lampes ou des sources lumineuses. La composition du système de compteur comprend: une plaque tournante et un système de contrôle de précision, un système d'analyse spectrale, une lampe standard, un système d'alignement, un système de traitement informatique et d'autres pièces.
Luminosité distribuée de paramètres tels que le flux lumineux total et l'efficacité du luminaire. La composition du système de compteur comprend: une plaque tournante et un système de contrôle de précision, un système d'analyse spectrale, une lampe standard, un système d'alignement, un système de traitement informatique et d'autres pièces.

3. Les tests d'informations optiques comprennent : le flux lumineux total (lumens), la luminosité lumineuse (Canterra) (une direction ou plusieurs directions), les coordonnées de chromaticité, la température de couleur (CCT) et l'indice de rendu des couleurs (IRC)

Ici, nous prenons le flux lumineux (lumens) comme exemple, l'un est la méthode d'intégration utilisant une sphère d'intégration plus un photomètre ou un test de radiomètre spectral

C'est la méthode de mesure relative du flux lumineux total ; le principe de la méthode intégrale pour tester le flux lumineux total est calibré par l'étalon de flux lumineux. Puisqu'il est calibré avec une lampe standard, il n'est pas nécessaire de connaître la sortie spectrale de la sphère, et le flux lumineux du produit de lampe à LED testé est calculé par rapport à la lampe standard. D'une manière générale, la méthode d'intégration convient aux petites lampes à LED intégrées et aux sources lumineuses à LED relativement petites pour tester le flux lumineux total et les paramètres de couleur, qui est la méthode de test relative du flux lumineux total, la méthode d'intégration présente les avantages d'une mesure rapide vitesse et pas de chambre anéchoïque, généralement plus le volume est petit, plus la source lumineuse ponctuelle est proche, plus les résultats du test de la lampe sont précis.

L'autre est la méthode photométrique utilisant un photomètre distribué

Il s'agit d'une mesure absolue du flux lumineux total. L'utilisation du flux lumineux total de test photométrique est l'utilisation de la synchronisation lumineuse distribuée, ses limites de test de flux lumineux total sont très petites, le principe de flux lumineux total de test photométrique est un photomètre distribué dans de nombreuses directions différentes de la source lumineuse pour mesurer la source lumineuse ou dans une distance donnée de l'éclairement de la source lumineuse de l'intensité lumineuse de l'équipement, à travers les données d'intensité lumineuse dans chaque direction pour calculer le flux lumineux total.

Les principes de mesure des sphères d'intégration et des photomètres distribués sont différents en termes d'environnement et de méthode de test, et les résultats de mesure des deux ne sont pas comparables. Nous pouvons choisir la bonne façon de tester selon différentes normes et différentes exigences.

4. Le test d'informations électriques comprend : courant, tension, puissance

5. Le produit doit être stable et atteindre l'équilibre thermique avant le test

Comme mentionné ci-dessus, pour le contenu du LM-79 la norme, LISUN GROUP lancé les modèles les plus vendus

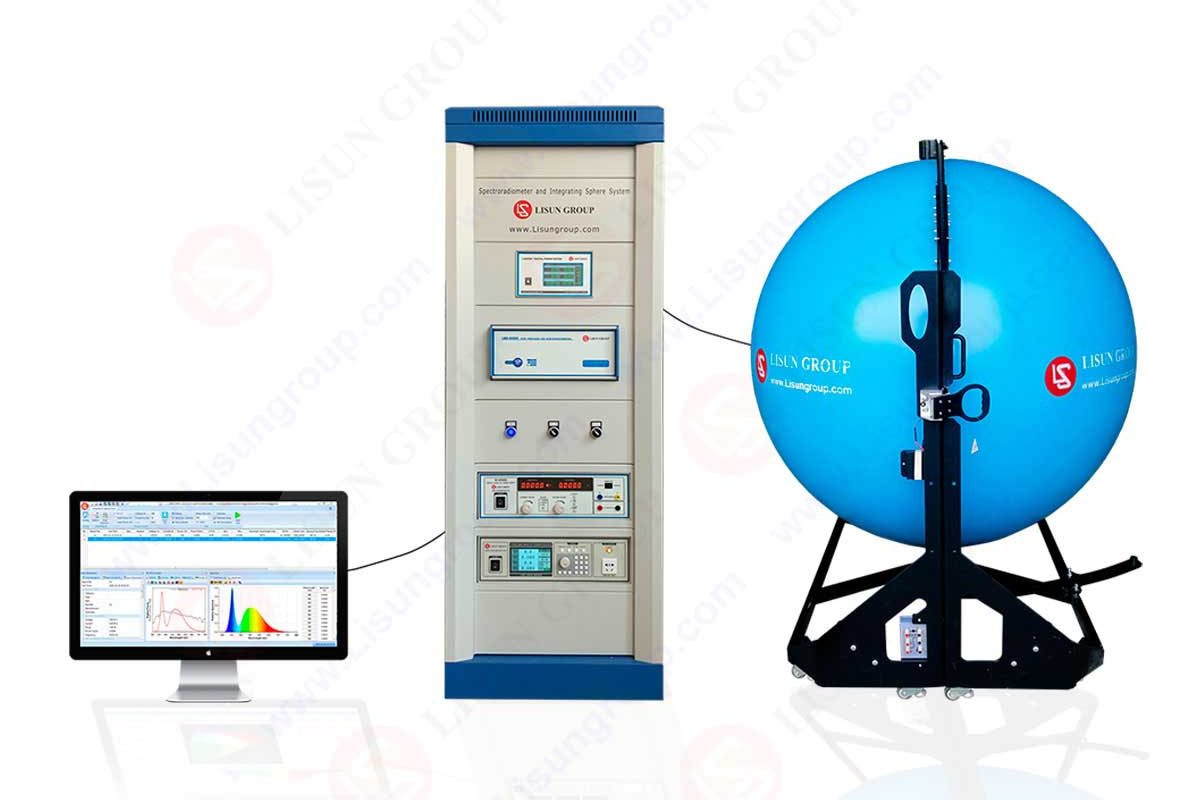

LPCE-3 Series Spectromètre à LED intégrant un système intégré de sphère, spécialisée dans les instruments de mesure des paramètres photométriques, des paramètres de chromaticité et des paramètres électriques des luminaires simples à LED et à LED. Les données mesurées étaient conformes aux exigences de mesure de la CIE177, CIE-13.3, CIE-84, ANSI-C78.377, (UE) 2019/2015, GB/T24824, IESNA-LM-63-2, Optical-Engineering-49-3-033602, LM-80 et LM-79.

LSG-6000 LM-79 Goniophotomètre à détecteur mobile (miroir de type C)) répond pleinement aux exigences de LM-79-19, EN13032-1 Article 6.1.1.3 Exigences relatives au spectrophotomètre de type 4, CIE S025, SASO2902, IS16106 et GB sur les tests de paramètres optiques. LSG-6000 devrait être la dernière mise à jour du LM-79-19 exigences standard, peut tester automatiquement la courbe de distribution de l'intensité lumineuse du système 3D, les exigences de distance de test vont de 5 à 30 mètres, peuvent répondre aux exigences de test de diverses sources lumineuses, telles que les sources de lumière LED, l'éclairage des plantes, les sources de lumière HID, éclairage intérieur et extérieur, lampadaires et projecteurs et autres appareils d'éclairage. Paramètres de mesure : Intensité lumineuse, Distribution de l'intensité lumineuse, Flux lumineux régional, Efficacité lumineuse, Distribution de luminance, Coefficient d'utilisation, Courbe limite de luminosité, Degré d'éblouissement, Rapport hauteur-distance maximale admissible, Graphique d'éclairement isoinum, Flux lumineux à émission ascendante, Lumineux à émission descendante flux, courbe d'éclairement isolumineuse, courbe d'intensité isolumineuse, angle lumineux effectif, EEI, UGR, etc.

Lisun Instruments Limited a été trouvé par LISUN GROUP dès 2003. LISUN système de qualité a été strictement certifié par ISO9001: 2015. En tant que membre CIE, LISUN les produits sont conçus sur la base des normes CIE, IEC et d'autres normes internationales ou nationales. Tous les produits ont passé le certificat CE et authentifiés par le laboratoire tiers.

Nos principaux produits sont Goniophotomètre, Intégration de Sphère, Spectroradiomètre, Générateur de surtension, Pistolets simulateurs ESD, Récepteur EMI, Équipement de test CEM, Testeur de sécurité électrique, Chambre environnementale, Chambre de température, Chambre climatique, Chambre thermique, Test de pulvérisation de sel, Chambre d'essai de poussière, Essai imperméable, Test RoHS (EDXRF), Test du fil incandescent et Test de flamme d'aiguille.

N'hésitez pas à nous contacter si vous avez besoin d'assistance.
