Selon IESNA-LM-79, Comment choisir la sphère d'intégration et le goniophotomètre

IESNA-LM-79 (Mesures électriques et photométriques des produits d'éclairage à semi-conducteurs) est une norme élaborée par l'Illuminating Engineering Society of North America ; cette norme présente la norme et la méthode de mesure, qui clarifient les paramètres de test, les équipements de test, les règles de mesure, etc. Le point clé de cette norme est de fournir des conseils pour tester le flux lumineux, la température de couleur, l'indice de rendu des couleurs, la puissance, la lumière. distribution d'intensité, répétabilité des couleurs, fichier IES, etc. LM-79 recommande deux systèmes pour terminer les tests, c'est-à-dire goniophotomètre et intégrant la sphère avec spectroradiomètre système.

Selon LM-79, il existe deux méthodes pour tester le flux lumineux total : l'une est la spectrophotométrie intégrée ; pour cette façon, il recommande la sphère d'intégration avec spectroradiomètre pour faire le test du flux lumineux, comme LPCE-2 (LMS-9000) faite par LISUN. L'autre est la spectrophotométrie à angle variable ; pour cette façon, il recommande le goniophotomètre à rotation du miroir pour effectuer les tests de flux lumineux, comme LSG-6000 faite par LISUN. Mais qu'il s'agisse d'un goniophotomètre ou d'une sphère intégratrice, ils ont leurs propres avantages et inconvénients. L'intégration du système de sphère est un moyen économique, l'utilisateur peut choisir la différence de taille de sphère en fonction de la lampe et le résultat du test est acceptable par la plupart des entreprises. Mais l'inconvénient est que lorsque vous testez la grande lampe, comme la lampe HID, l'auto-absorption est un gros problème, car lorsque la lampe est allumée, l'intérieur de la sphère absorbe inévitablement une partie de la lumière, puis affecte la précision. Bien que la lampe auxiliaire soit couramment appliquée pour remédier à la lumière absorbée par sphère d'intégration, de toute façon, la précision diminuera. Ainsi, afin de résoudre ce problème, les normalisateurs comme la CEI, la CIE, l'IESNA-LM-79 recommander le goniophotomètre à rotation miroir pour tester le flux lumineux de la grande lampe, de cette manière, le résultat du test sera plus précis. À l'heure actuelle, la plupart des laboratoires tiers et des instituts d'État choisissent le goniophotomètre à rotation miroir; sûrement, pour les entreprises productives, ils choisissent goniophotomètre à rotation de luminaire (comme LSG-1890BCCD et LSG-1890B faite par LISUN) en raison des performances de coût élevé, et en particulier, il peut répondre aux demandes de distribution d'intensité lumineuse et de test de fichier IES.

Lorsque vous choisissez d'intégrer une sphère ou un goniophtomètre pour tester la lampe, cela dépend non seulement de la taille de la lampe, mais aussi des autres paramètres demandés. Par exemple, en plus du flux lumineux, le CCT, le CRI, les coordonnées de chromaticité, la longueur d'onde et d'autres paramètres de couleur sont demandés, puis l'intégration de la sphère avec le spectroradiomètre est recommandée. Si l'utilisateur demande le fichier IES, la distribution de l'intensité lumineuse, etc., le goniophotomètre est recommandé.

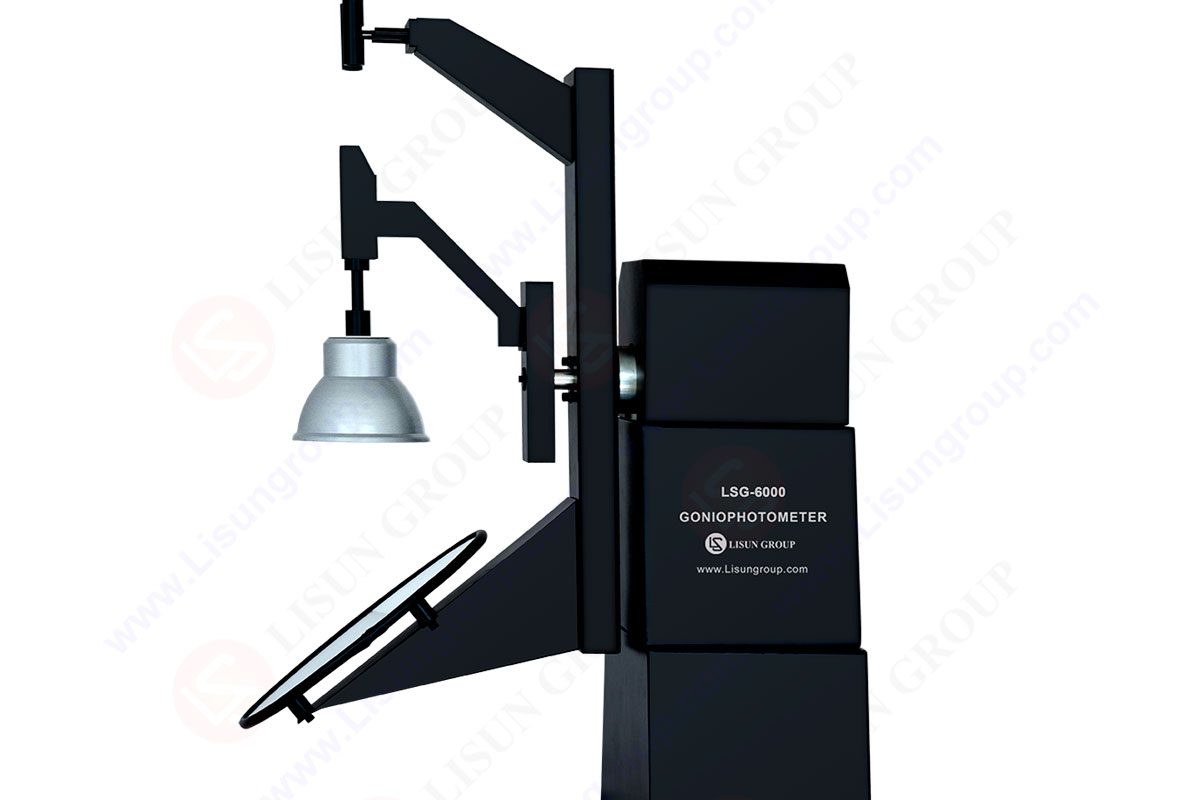

Selon LM-79, article 9.3.1, Lisun développé le LSG-6000 goniophotomètre à rotation miroir. Le principe de fonctionnement de LSG-6000 maintient la position du luminaire sans mouvement ni rotation du miroir réfléchissant, pour garantir la haute précision. Parce que plusieurs facteurs affecteront la précision dans certains environnements : résolution, plage d'angle de vue, vibrations, débit d'air, température, etc. Mais les facteurs clés sont les vibrations, le débit d'air et la température. Mais pour les goniophotomètres à rotation de luminaire à double pilier ou à simple pilier, la rotation de la lampe entraînera un changement de débit d'air et de température, ce qui affectera la précision. Et les vibrations affecteront également la précision, mais parallèlement au développement technique, le dispositif d'alimentation avancé et la technologie de contrôle réduiront considérablement les vibrations. LSG-2000 est adopté pour tester l'intensité lumineuse, la distribution de l'intensité lumineuse, le flux lumineux de la zone, l'efficacité lumineuse, le facteur d'utilisation, l'éblouissement, la courbe limite de luminosité, la courbe isocandela, la courbe isolux, etc.

Selon LM-79 Article 9.1, Lisun développé LPCE-2(LMS-9000) spectroradiomètre de haute précision et système de sphère d'intégration. La différence entre LSG-6000 et LPCE-2 (LMS-9000) sont les paramètres testés. LPCE-2(LMS-9000) est appliqué pour tester les paramètres photométriques, colorimétriques et électriques des LED, comme le flux lumineux, le CCT, le CRI, les coordonnées chromatiques, l'efficacité lumineuse, la tension, le courant, etc. Pendant ce temps, le logiciel de test de LPCE-2(LMS-9000) a également combiné la fonction de test de maintenance des LED pour répondre aux exigences de LM-80. Il peut enregistrer la courbe d'atténuation optique des LED (flux lumineux VS temps), mais le prix est raisonnable.

Dans le système de sphères d’intégration, il est très important de choisir la bonne taille de sphère d’intégration. Selon LM-79 Article 9.1.1, dia. Une sphère de 1 m ou plus convient aux lampes compactes, comme les lampes à incandescence, les lampes fluorescentes compactes ; dia. Une sphère de 1.5 m et plus convient aux lampes plus grandes, comme les lampes fluorescentes linéaires de 4 pieds, les lampes HID, etc. Une sphère de 2 m et plus convient à certaines lampes, comme une lampe de 500 W ou plus. Outre la taille de la sphère, la géométrie du test est également importante lors du choix de la bonne sphère. Il existe deux types de géométrie, à savoir la géométrie 4π et la géométrie 2π. 2π s'applique uniquement à l'émission de lumière vers l'avant et à certaines lampes à grande coque, mais 4π s'applique à l'émission de lumière dans toutes les directions.

LSG-6000 goniophotomètre à rotation miroir et LPCE-2(LMS-9000) système de sphère intégratrice sont largement utilisés dans certains laboratoires tiers et grandes entreprises, comme Sharp Electronics à Memphis TN en Amérique, CS Tech Mexico SA de CV au Mexique, SGS Australie, World Testing Lab en Italie, Institute of Testing and Certification India Pvt. Ltd en Inde. La raison pour laquelle Lisun L'électronique peut gagner autant de commandes de ces célèbres laboratoires et entreprises tiers, c'est parce que Lisun toujours en suivant et en pratiquant la devise des bons produits, du bon prix et du bon service. Voir les commentaires, LisunLes produits et services de bénéficient d'une bonne réputation sur le marché mondial. Peu importe dans le passé ou le futur, Lisun apportera toujours la bonne qualité et un service supérieur pour tous les utilisateurs, et vous invite à nous envoyer une demande.
