Méthode de test et structure de ipx56 chambre d'essai à jet étanche

La chambre d'essai à jet étanche, comme son nom l'indique, est un équipement de test étanche avec l'apparition d'un type de boîte. Il est principalement utilisé pour vérifier si les boîtiers et les joints des produits électriques et électroniques, des instruments et compteurs automobiles et motos garantissent les bonnes performances de fonctionnement et l'état technique des produits et composants après le test de l'eau ou pendant le test. Dans le même temps, le transport ou l'utilisation des produits peuvent être affectés par la pluie.

Méthode d'essai:
1. L'ouverture du pistolet de pulvérisation spécifiée par la qualité d'étanchéité IPX5 est de 6.3 mm et l'ouverture du pistolet de pulvérisation spécifiée par la qualité d'étanchéité IPX6 est de 12.5 mm;
2. Le débit d'eau dans la catégorie étanche IPX5 est de 12.5 ± 0.625 L/min, et celui dans la catégorie étanche IPX6 est de 100 ± 5 L/min ;
3. La partie centrale du débit d'eau principal de qualité étanche IPX5 est un cercle d'un diamètre d'environ 40 mm à 2.5 m de la buse ; La partie centrale du débit d'eau principal de qualité étanche IPX6 est un cercle de 2.5 à partir de la buse d'un diamètre d'environ 12 mm ;
4. Le temps de test de IPX5 et IPX6 est de 3 minutes et la distance entre les surfaces de la coque de la buse est de 2.5 m à 3 m.

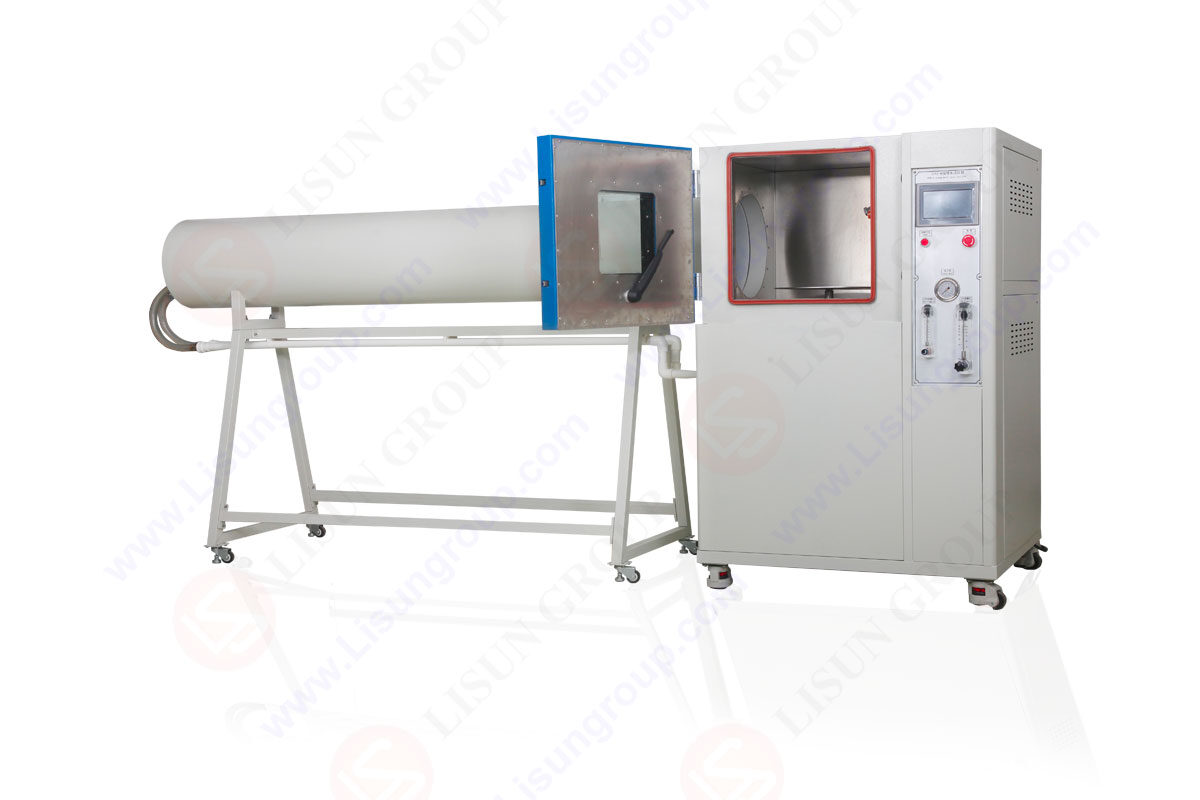

Structure d'apparence de la chambre d'essai à jet étanche :
1. La boîte entière adopte une structure intégrale, qui est divisée en parties supérieure, inférieure et droite. La partie supérieure est la salle de travail, la partie inférieure est la salle mécanique et le côté droit est l'armoire de commande électrique.
2. La porte de la chambre d'essai de pluie de type boîte est équipée d'une fenêtre d'observation, qui peut observer directement l'état de fonctionnement de la pluie.

Structure interne de la chambre d'essai de jet étanche :
1. Une plaque d'acier inoxydable SUS304B importée est utilisée à l'intérieur.
2. Réservoir d'alimentation en eau : réservoir de stockage d'eau en acier inoxydable, équipé d'un filtre à eau et d'une vanne de vidange.
3. Égout : Il est conçu au fond de la boîte pour évacuer rapidement sans flaques.

IPX56 la chambre d'essai à jet étanche est une sorte de ipx56 équipement de test de rinçage puissant, qui est utilisé pour tester si la coque du produit répond aux normes de qualité d'étanchéité IPX5/IPX6.

Caractéristiques IPX56 chambre d'essai à jet étanche :
1. Les scénarios d'application sont étendus et des produits tels que des lampes, des pièces automobiles, des appareils électriques, des armoires et des vêtements intelligents peuvent être utilisés.
2. Fabriqué en acier inoxydable 304, il n'est pas facile de rouiller après une utilisation à long terme et prolonge également la durée de vie

Conditions d'essai de IPX56 chambre d'essai à jet étanche :
1. Diamètre de la buse : 6.3 mm (IPX5) ; 12.5 mm de diamètre (IPX6) ;
2. Jet d'eau IPX5 : 12.5 ± 0.625 (L/min) ;
3. Débit d'eau de pulvérisation IPX6 : 100 ± 5 (L/min) ;
4. Mode de contrôle de débit : réglage manuel (rotamètre) ;
5. Distance de pulvérisation d'eau : 2.8 m (la distance entre la buse et le centre du plateau tournant) ;
6. Système de contrôle : (tactile) écran tactile 7 pouces+PLC ;
7. Alimentation de IPX56 boîte de test de pulvérisation : 380 V ;
8. Alimentation d'énergie d'échantillon d'essai : 220V.

IPX56 Le fonctionnement de l'interface manuelle de la chambre d'essai à jet étanche est important ?
1. Démarrage IPX5 : cliquez sur ce bouton, l'électrovanne IPX5 s'ouvrira et la pompe à eau démarrera en même temps ; Cliquez à nouveau sur ce bouton pour arrêter la pompe à eau. (S'il n'y a pas d'eau lorsque vous cliquez sur cette touche lorsque le circuit d'eau est connecté, cela indique qu'il y a une exception. Veuillez vous référer au chapitre 8 de ce manuel).
2. Démarrage IPX6 : cliquez sur ce bouton, l'électrovanne IPX6 s'ouvrira et la pompe à eau démarrera en même temps ; Cliquez à nouveau sur ce bouton pour arrêter la pompe à eau.
3. Rotation vers l'avant du plateau tournant : cliquez pour faire tourner le plateau tournant dans le sens des aiguilles d'une montre. (Veuillez noter si le fil de l'échantillon est enroulé lors de la rotation)
4. Inversion du plateau tournant : cliquez pour tourner le plateau tournant dans le sens inverse des aiguilles d'une montre. (Veuillez noter si le fil de l'échantillon est enroulé lors de la rotation)
5. Pistolet pulvérisateur vers le haut : cliquez pour démarrer le pistolet pulvérisateur vers le haut ; Cliquez à nouveau pour arrêter l'action.
6. Ourlet inférieur du pistolet pulvérisateur : cliquez pour démarrer le pistolet pulvérisateur vers le bas ; Cliquez à nouveau pour arrêter.
7. Exemple d'alimentation : cliquez pour allumer la prise d'alimentation de l'échantillon ; Cliquez à nouveau pour éteindre.

LISUN lancé JL-XC Series test d'étanchéité Les chambres sont principalement utilisées pour les petits produits électroniques et électriques tels que les lampes, les armoires électriques, les composants électriques, etc. Il est utilisé pour vérifier les propriétés physiques et autres propriétés connexes dans des conditions climatiques simulées. Il détermine si les performances du produit répondent ou non aux exigences après le test. Il est très utile dans la conception, l’amélioration, la vérification et l’inspection en usine du produit. Le JL-XC les tests d'étanchéité répondent pleinement IEC60598-1,  IEC60529:1989 +A1:1999 +A2：2013 《Degrés de protection assurés par les boîtiers (Code IP)》, GB4208- 2008 et GB7000.1.
