Mar 04, 2023 477 Vues Auteur : Cherry Shen

Quel est le principe des équipements de test étanches IPX1-8

Équipements de test étanches peut également être appelé boîte de test de pluie, machine de test étanche ip et autres noms. Il utilise diverses méthodes de détection telles que le test d'égouttement simulé, le test d'immersion, le test de pulvérisation, le test de pulvérisation d'eau à haute température et haute pression, etc.

En fait, les équipements de test d'étanchéité IPX1-8 ont deux interprétations différentes de deux points de vue différents, l'un est des équipements de test d'étanchéité complets IPX1-8, et l'autre est plusieurs instruments d'équipements de test d'étanchéité IPX1-8.

IPX1 : la coque testée est placée sur un plateau tournant avec une vitesse de rotation de 1 r/min, la distance entre l'axe du plateau tournant et l'axe de l'échantillon est de 100 mm, et le test dure 10 minutes.
IPX2 : Le plateau tournant de support de la coque testée n'a pas besoin de tourner ; L'enceinte testée doit être testée pendant 2.5 min à quatre positions fixes avec une inclinaison de 15°.

Ipx34 méthode de test : taille du trou de pulvérisation : diamètre 0.4 mm ; Débit : 1.8 L/min ± 0.05 (IPX3) ; 6L/min ± 0.05 (IPX4) ; Angle d'oscillation du tuyau : 120 º (IPX3) ; 350º(IPX4); Vitesse de balancement du tube pivotant : 120 ° d'avant en arrière 4S (IPX3) ; 350° aller-retour 12S (IPX4) ;

Méthode d'essai pour ipx56: diamètre intérieur de la buse : 6.3 mm pour IPX5 ; IPX6 est de 12.5 mm ; Débit d'eau : IPX5 est de 12.5 ± 0.625 L/min ; IPX6 est de 100 ± 5 L/min ; La pression de l'eau est ajustée en fonction du débit d'eau spécifié ; Le centre du débit d'eau principal est à 2.5 m de la buse et IPX5 est un cercle d'un diamètre d'environ 40 mm ; IPX6 est de 120 mm ; Le temps de pulvérisation d'eau est d'environ 1 minute par mètre carré de surface de la coque ; La durée du test doit être d'au moins 3 minutes.
De plus, l'ipx7 est immergé dans l'eau pendant 30 minutes.

L'étanchéité IPX7 de la chambre d'essai anti-immersion est :
Le degré d'étanchéité IPX7 signifie que le degré d'étanchéité du produit est de 7. Lorsque le produit contre une immersion à court terme est immergé dans l'eau pendant une courte période sous pression standard, il n'entrera pas à l'intérieur même s'il est immergé dans l'eau dans des conditions spécifiées. Il est décrit en détail dans GB 4208. Ce grade appartient à un grade d'étanchéité relativement élevé. Il est généralement placé dans un environnement avec une profondeur d'eau de 1 mètre et le test dure une demi-heure.

Test de qualité étanche IPX7 de la chambre d'essai anti-immersion :
La norme d'étanchéité IPX7 est un test d'immersion de courte durée. Sa taille doit être telle qu'une fois l'échantillon placé dans le réservoir d'immersion, la distance entre le fond de l'échantillon et la surface de l'eau soit d'au moins 1 m. La distance entre le sommet de l'échantillon et la surface de l'eau doit être d'au moins 0.15 m,

Temps d'essai de la chambre d'essai anti-immersion : 30 min. La différence entre la température de l'eau et la température de l'échantillon ne doit pas dépasser 5 ℃. Cependant, si l'échantillon doit être testé dans des conditions réelles ou de fonctionnement, il peut être personnalisé après discussion et communication avec le fabricant. En général, le produit doit être immergé dans de l'eau à une profondeur de 1 mètre et maintenu hors d'eau pendant 30 minutes. On peut voir que les produits étanches IPX7 peuvent être portés lors du bain. Si vous nagez, les produits étanches IPX7 ne doivent pas être portés lorsque vous nagez en raison de facteurs tels que le temps d'immersion, l'impact de l'eau et la profondeur de l'eau.

Conditions de test de l'équipement de test étanche IPX7 :
1. Le point bas de la coque dont la hauteur est inférieure à 850 mm doit être inférieur de 1000 XNUMX mm à la surface de l'eau ;
2. Le point haut de la coque dont la hauteur est égale ou supérieure à 850 mm doit être inférieur de 150 mm à la surface de l'eau ;
3. Le test dure une demi-heure ;

Conditions de test de l'équipement de test étanche IPX7 :
1. Le point bas de la coque dont la hauteur est inférieure à 850 mm doit être inférieur de 1000 XNUMX mm à la surface de l'eau ;
2. Le point haut de la coque dont la hauteur est égale ou supérieure à 850 mm doit être inférieur de 150 mm à la surface de l'eau ;
3. Le test dure une demi-heure ;

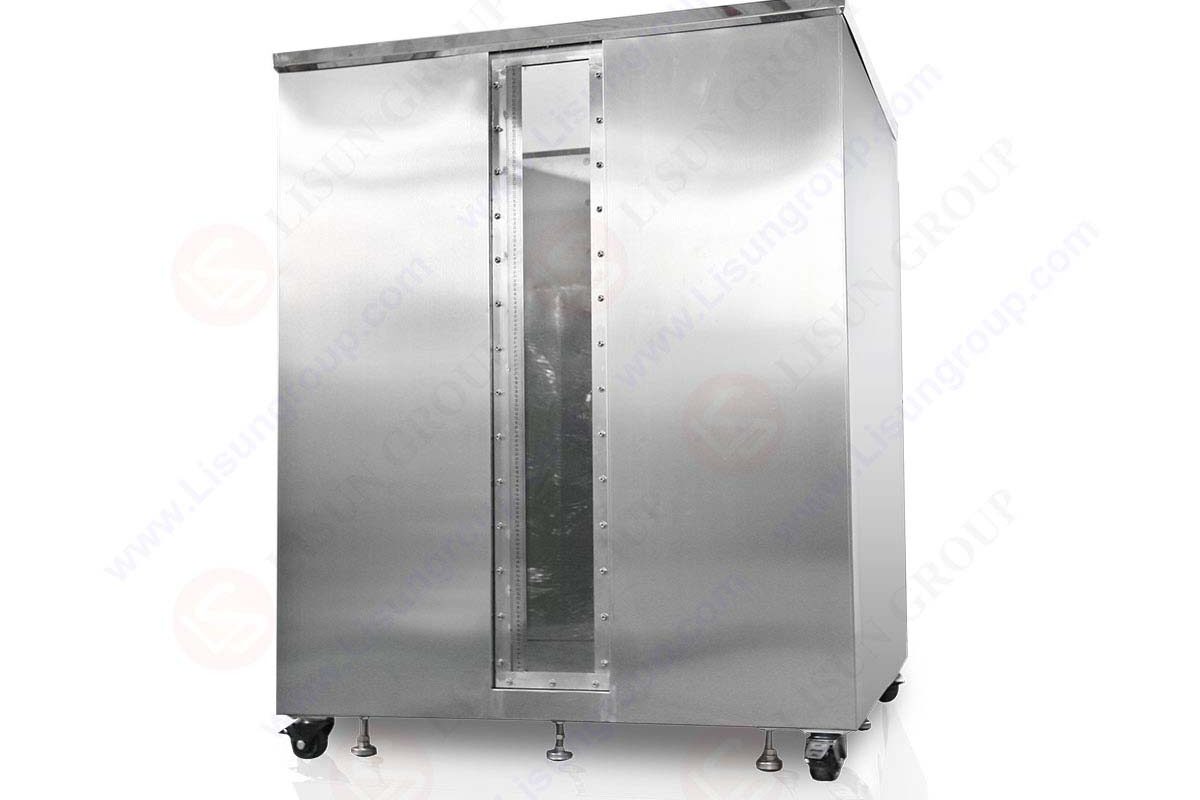

Description de la fonction de l'équipement de test étanche IPx7 :
1. Verre trempé : entièrement transparent, qui peut observer l'état d'essai de l'échantillon d'essai ; Durable et étanche pendant longtemps.
2. Cadre en acier inoxydable : réservoir d'eau en verre fixe et supporté, ferme et fiable.
3. Jauge de niveau d'eau : affiche le niveau d'eau réel et l'unité à petite échelle est mm.
4. Vanne d'entrée et de sortie d'eau : il y a deux interrupteurs de vanne d'eau externes à l'avant de la base, une vanne d'entrée et une vanne de vidange.
5. Entrée et sortie d'eau : les tuyaux d'entrée et de sortie d'eau sont sous le réservoir d'eau en verre, cachés sous la base en acier inoxydable, et ont des joints de tuyau d'entrée et de sortie d'eau.
6. Roulettes : facile à déplacer le réservoir d'eau ; Les roulettes sont équipées de freins, ce qui permet de fixer facilement le réservoir d'eau.
7. Tasse à pied : fixez et soutenez le réservoir d'eau en verre, qui est ferme et fiable. Empêchez le glissement et évitez le danger.

Comment sélectionner l'équipement de test d'étanchéité IPX7 approprié :
1. Confirmé quel test de qualité d'étanchéité est requis pour leurs produits, et est allé voir plus de paramètres ou contacter directement le service client par téléphone pour savoir s'il leur convient.
2. Il se réfère à la taille du dispositif de test étanche ipx7. Que le nombre que vous devez tester soit petit ou grand, ses dimensions conventionnelles incluent : 600 * 600 * 600 mm, 800 * 800 * 800 mm, 1000 * 1000 * 1000 mm, 1200 * 1200 * 1200 mm, etc. La boîte peut être sélectionnée en fonction de le volume de test quotidien, bien sûr, il peut également être personnalisé en fonction des besoins de l'utilisateur.
3. Le dispositif de test étanche ipx7 a deux fonctions différentes, à savoir le type de levage électrique et le type de traverse électrique. Le produit que vous testez est-il un petit échantillon ou un grand échantillon ? Si vous testez de grands échantillons, nous pouvons fournir aux clients une fonction électrique, de sorte que de grands échantillons puissent être facilement placés et retirés. Au contraire, pour les petits échantillons, des instruments conventionnels peuvent être sélectionnés.

LISUN lancé JL-X la machine de test étanche est conforme à IEC60529:1989 +A1:1999 +A2:2013 《Degrés de protection assurés par les boîtiers (Code IP)》IEC60598, IEC60335 et IEC 60034-5, GB/T-2423.2GB4208GB7000.1L’ JL-X comprend les niveaux de test suivants : IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 et IPX8 (voir page 51 de IEC60529). Il est largement utilisé dans l'organisation de test d'authentification pour les produits tels que les produits électriques et électroniques, les luminaires à LED ainsi que dans le service de contrôle de qualité correspondant pour la détection étanche des degrés de protection des boîtiers.

Quel est le principe des équipements de test étanches IPX1-8

Cuve d'immersion Appareil de test étanche

Lisun Instruments Limited a été trouvé par LISUN GROUP dès 2003. LISUN système de qualité a été strictement certifié par ISO9001: 2015. En tant que membre CIE, LISUN les produits sont conçus sur la base des normes CIE, IEC et d'autres normes internationales ou nationales. Tous les produits ont passé le certificat CE et authentifiés par le laboratoire tiers.

Nos principaux produits sont GoniophotomètreIntégration de SphèreSpectroradiomètreGénérateur de surtensionPistolets simulateurs ESDRécepteur EMIÉquipement de test CEMTesteur de sécurité électriqueChambre environnementaleChambre de températureChambre climatiqueChambre thermiqueTest de pulvérisation de selChambre d'essai de poussièreEssai imperméableTest RoHS (EDXRF)Test du fil incandescent et Test de flamme d'aiguille.

N'hésitez pas à nous contacter si vous avez besoin d'assistance.
Dépôt technique: Service@Lisungroup.com, Cell / WhatsApp: +8615317907381
Service des ventes: Sales@Lisungroup.com, Cell / WhatsApp: +8618117273997
