Tests d'étanchéité des LED et tests IP : garantir la qualité et les performances

Les luminaires LED sont de plus en plus utilisés à l’intérieur et à l’extérieur, et leur performance d’étanchéité est devenue une considération importante pour les utilisateurs. Test d'étanchéité des LED ainsi que Test IP sont des moyens importants pour évaluer les performances d’étanchéité des luminaires LED.

Quel est l'indice de protection IP ?
Le système d'indice de protection IP (Ingress Protection) est élaboré par la Commission électrotechnique internationale (CEI) pour classer les appareils électriques en fonction de leur résistance à la poussière et à l'humidité. L'indice de protection IP se compose de deux chiffres : le premier chiffre indique le niveau de protection contre la poussière et l'intrusion de corps étrangers (cela inclut les outils et les doigts humains, qui ne doivent pas entrer en contact avec des parties sous tension de l'appareil pour éviter les chocs électriques), et le deuxième chiffre indique le degré de protection contre l'humidité et la pénétration d'eau. Un nombre plus élevé indique un niveau de protection plus élevé.

Quels sont les tests d’étanchéité des LED ?
1. IPX1 :
Méthode de test : test d'égouttement vertical de l'eau
Équipement de test : appareil de test d'égouttement
Placement de l'échantillon : Placer l'échantillon dans sa position de travail normale sur une table d'échantillons rotative à une vitesse de 1 tour par minute. La distance entre le haut de l’échantillon et la bouche d’égouttement d’eau ne doit pas dépasser 200 mm.
Conditions de test : taux d'égouttement d'eau de 1.0 ± 0.5 mm/min
Durée: 10 minutes

2. IPX2 :
Méthode de test : test d'égouttement d'eau incliné à 15°
Équipement de test : appareil de test d'égouttement
Placement de l'échantillon : Inclinez l'échantillon à un angle de 15 ° avec une face perpendiculaire au sol. La distance entre le haut de l’échantillon et la bouche d’égouttement d’eau ne doit pas dépasser 200 mm. Après avoir terminé le test sur une face, faites pivoter l’échantillon et effectuez le test sur les trois autres faces, quatre fois au total.
Conditions de test : taux d'égouttement d'eau de 3.0 ± 0.5 mm/min
Durée : 4×2.5 minutes (10 minutes au total)

3. IPX3 :
Méthode d'essai : essai de pulvérisation
a) Essai de pulvérisation sur tube pendulaire
Équipement de test : Appareil de pulvérisation à tube pendulaire
Placement de l'échantillon : choisissez un tube pendulaire avec un rayon approprié, positionnez l'échantillon sur la plate-forme d'échantillon avec la hauteur alignée sur le diamètre du tube pendulaire et assurez-vous que la distance entre le haut de l'échantillon et la buse de pulvérisation d'eau n'est pas plus grande. que 200 mm. La plateforme d’échantillonnage ne doit pas tourner.
Conditions de test : Le débit d'eau est calculé en fonction du nombre de trous de pulvérisation d'eau sur le tube pendulaire, chaque trou ayant un débit de 0.07 L/min. Pendant la pulvérisation, l'eau provenant des trous situés dans un segment d'arc de 60° des deux côtés du point médian du tube pendulaire doit être dirigée vers l'échantillon. L'échantillon doit être placé au centre du tube pendulaire. Le tube du pendule doit osciller de 60° de chaque côté de l'axe vertical, pour un total de 120°. Chaque swing (2×120°) prend environ 4 secondes.
Durée : Pulvérisation continue pendant 10 minutes.

b) Test de pulvérisation par buse
Équipement de test : Appareil de pulvérisation portatif
Placement de l'échantillon : Positionnez l'échantillon de manière à ce que la distance entre le haut de l'échantillon et la buse de pulvérisation d'eau soit comprise entre 300 mm et 500 mm.
Conditions de test : Le test doit être effectué avec une masselotte installée sur l'appareil et le débit d'eau est de 10 L/min.
Durée : La durée du test est calculée en fonction de la surface du boîtier de l'échantillon, à raison de 1 minute par mètre carré (hors zone d'installation), et un minimum de 5 minutes.

4. IPX4 :
Méthode de test : test d'éclaboussures
a) Essai d'éclaboussure du tube pendulaire
Équipement de test et placement des échantillons : Identique à IPX 3 a.
Conditions de test : À l'exception des conditions mentionnées ci-dessous, les conditions de test sont les mêmes que celles d'IPX 3 a. L'eau pulvérisée depuis les trous dans un segment d'arc de 90° des deux côtés du point médian du tube pendulaire doit être dirigée vers l'échantillon. L'échantillon doit être placé au centre du tube pendulaire. Le tube du pendule doit osciller de 180° de chaque côté de l'axe vertical, pour un total d'environ 360°. Chaque swing (2×360°) prend environ 12 secondes.
Durée : Identique à IPX 3 a. (10 minutes)

b) Test d'éclaboussure de la buse
Équipement de test et placement des échantillons : Identique à IPX 3 b.
Conditions de test : retirez le poids d'équilibrage de l'appareil et le reste des conditions est le même que celui d'IPX 3 b.
Durée : Identique à IPX 3 b., qui est calculée en fonction de la surface du boîtier de l'échantillon, avec 1 minute par mètre carré (hors zone d'installation), et un minimum de 5 minutes.

5. IPX5 :
Méthode de test : test de pulvérisation d’eau
Équipement de test : buse avec un diamètre de bouche de pulvérisation d'eau de 6.3 mm
Conditions de test : Positionner l'échantillon à une distance de 2.5 m à 3 m de la bouche de pulvérisation d'eau. Le débit d'eau est de 12.5 L/min (750 L/h).
Durée : La durée du test est calculée en fonction de la surface du logement de l'échantillon, à raison de 1 minute par mètre carré (hors zone d'installation), et un minimum de 3 minutes.

6. IPX6 :
Méthode de test : test de pulvérisation d'eau forte
Équipement de test : Buse avec un diamètre de bouche de pulvérisation d'eau de 12.5 mm
Conditions de test : Positionner l'échantillon à une distance de 2.5 m à 3 m de la bouche de pulvérisation d'eau. Le débit d'eau est de 100 L/min (6000 L/h).
Durée : La durée du test est calculée en fonction de la surface du boîtier de l'échantillon, à raison de 1 minute par mètre carré (hors zone d'installation), et un minimum de 3 minutes.

7. IPX7 :
Méthode de test : test d'immersion à court terme
Équipement et conditions de test : Cuve d'immersion. Les dimensions du réservoir doivent permettre à l'échantillon d'être complètement immergé, avec une distance d'au moins 1 m du fond du réservoir au fond de l'échantillon et une distance d'au moins 0.15 m de la surface de l'eau au sommet de l'échantillon.
Durée: 30 minutes

8. IPX8 :
Méthode de test : test d’immersion continue
Matériel de test, conditions et durée : À déterminer d'un commun accord entre l'acheteur et le vendeur, avec un niveau plus sévère que IPX 7.

Remarque : De plus, de nombreux produits électroniques d’extérieur mettent également l’accent sur leur capacité à flotter.

Les tests d'étanchéité évaluent les performances d'étanchéité des luminaires LED en les immergeant dans l'eau et en observant s'ils peuvent fonctionner correctement. Généralement, les performances d'étanchéité des luminaires LED peuvent être divisées en trois niveaux : non étanche, étanche et entièrement étanche. Les luminaires LED non étanches n’ont pas de conception étanche et seront endommagés une fois mouillés. Les luminaires LED étanches ont ajouté des bandes d'étanchéité ou des bagues d'étanchéité sur leur boîtier, ce qui peut dans une certaine mesure empêcher l'intrusion de l'eau. Les luminaires LED entièrement étanches ont non seulement des conceptions d'étanchéité sur leur boîtier, mais ont également un traitement étanche plus strict sur leurs circuits internes et leurs connexions, leur permettant de fonctionner dans l'eau pendant une longue période sans être endommagés.

Pour les tests de performance d'étanchéité des luminaires LED, des normes internationales telles que ISO 20653 et IEC 60529 peuvent être suivies. Lors des tests, les luminaires LED sont entièrement immergés dans l’eau pendant environ 30 minutes. Ensuite, les appareils sont retirés de l'eau et la présence de gouttelettes d'eau à la surface ainsi que leur bon fonctionnement sont observés. Sur la base des résultats des tests, le niveau d'étanchéité des luminaires peut être déterminé. Généralement, les luminaires avec un indice IP65 ou supérieur conviennent aux environnements extérieurs.

Outre les performances d'étanchéité, le niveau de protection IP des luminaires LED est également un indicateur important pour évaluer leurs performances anti-poussière. IP signifie Ingress Protection et se compose de deux chiffres qui représentent respectivement la capacité de protection contre les objets solides et liquides. Par exemple, un luminaire LED avec un niveau de protection IP IP65 signifie que le luminaire est complètement protégé contre les objets solides d'un diamètre de 1 mm ou plus, et qu'il dispose d'un certain niveau de protection contre les projections d'eau dans le luminaire.

Des tests de niveau de protection IP peuvent également être effectués conformément aux normes internationales. Pendant les tests, les luminaires LED sont placés dans des chambres à poussière et des réservoirs d'eau de différentes tailles pour simuler différents scénarios d'utilisation. Une fois les tests terminés, l'apparence des luminaires et l'état de fonctionnement des circuits internes sont observés pour déterminer leur niveau de protection IP.

En pratique, il est important de choisir des luminaires LED avec des niveaux d’étanchéité et de protection IP adaptés. Une étanchéité insuffisante des luminaires peut facilement entraîner des dommages et même des accidents de sécurité tels que des courts-circuits et des chocs électriques. Les luminaires ayant de mauvaises performances anti-poussière sont sujets à l'accumulation de poussière, ce qui peut affecter leur efficacité lumineuse et leur dissipation thermique.

De plus, les performances d’étanchéité et le niveau de protection IP des luminaires LED peuvent également affecter leurs prix. Généralement, les luminaires offrant des niveaux d’étanchéité et de protection IP plus élevés sont plus chers. Par conséquent, lors de l’achat de luminaires LED, les consommateurs doivent choisir des luminaires dont les performances d’étanchéité et les niveaux de protection IP répondent à leur environnement d’utilisation et à leurs besoins réels.

En sélectionnant des luminaires LED avec des performances d'étanchéité appropriées et des niveaux de protection IP qui répondent aux exigences, on peut garantir un effet d'éclairage plus sûr et plus fiable. De plus, lors de l’achat de luminaires LED, des facteurs tels que l’efficacité énergétique, l’efficacité lumineuse et la durée de vie doivent également être pris en compte pour améliorer l’expérience utilisateur globale.

En conclusion, les tests de performance d’étanchéité et de niveau de protection IP sont des moyens importants pour évaluer la résistance à l’eau et à la poussière des luminaires LED. Grâce à ces tests, le niveau d'étanchéité et le niveau de protection IP des luminaires peuvent être déterminés, et des luminaires LED appropriés peuvent être choisis pour l'application. En sélectionnant des luminaires LED avec des performances d'étanchéité et des niveaux de protection IP qui répondent aux exigences, un effet d'éclairage plus sûr et plus fiable peut être obtenu. De plus, lors de l’achat de luminaires LED, des facteurs tels que l’efficacité énergétique, l’efficacité lumineuse et la durée de vie doivent être pris en compte pour améliorer l’expérience utilisateur globale.

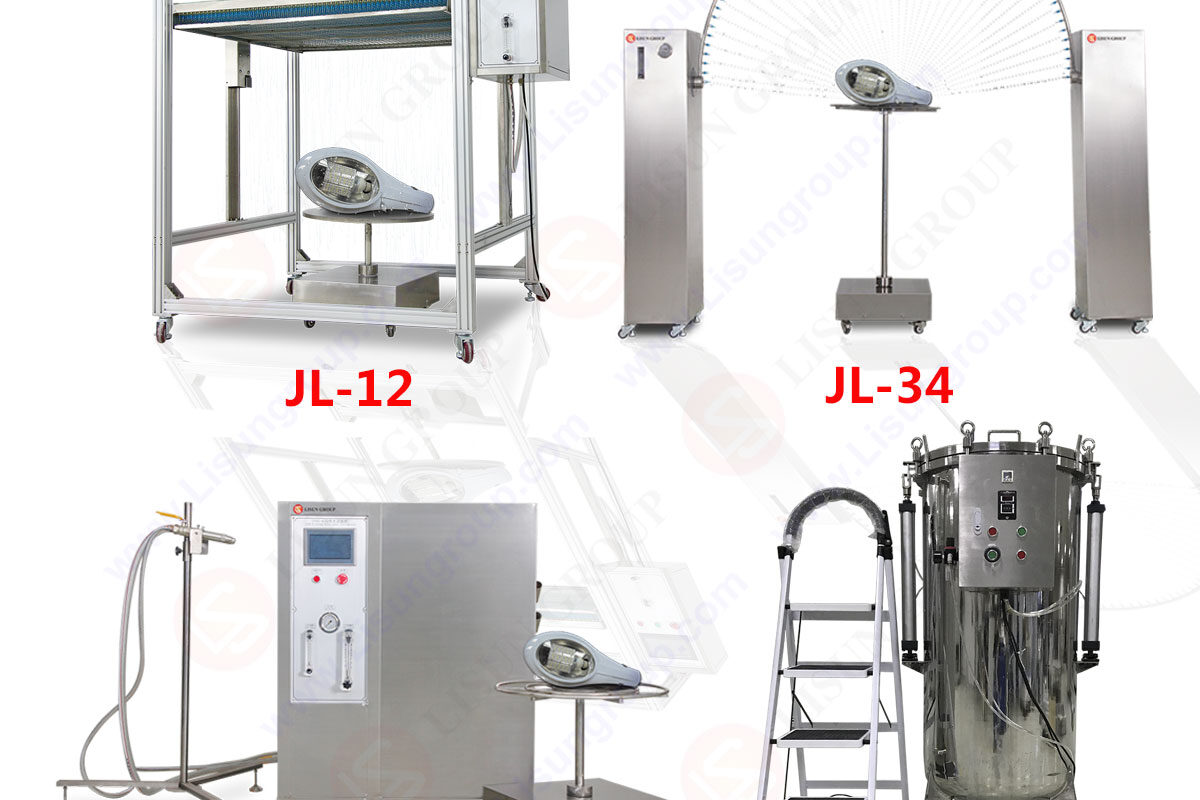

JL-X la machine de test étanche est conforme à IEC60529:1989 +A1:1999 +A2：2013 《Degrés de protection assurés par les boîtiers (Code IP)》, IEC60598, IEC60335 ainsi que IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1L’ JL-X comprend les niveaux de test suivants : IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 et IPX8 (voir page 51 de IEC60529). Il est largement utilisé dans l'organisation de test d'authentification pour les produits tels que les produits électriques et électroniques, les luminaires à LED ainsi que dans le service de contrôle de qualité correspondant pour la détection étanche des degrés de protection des boîtiers.
