Sphère d'intégration pour lampes à incandescence à LED Test PAR et PPF

Les instruments de test LED ou l'équipement de test de lampe LED comprennent

• LPCE-2(LMS-9000) Spectroradiomètre de haute précision intégrant un système de sphère.
• EN62471-C Test de radioprotection optique.
• LEDLM-80PL Instrument de test de vieillissement optique LED.

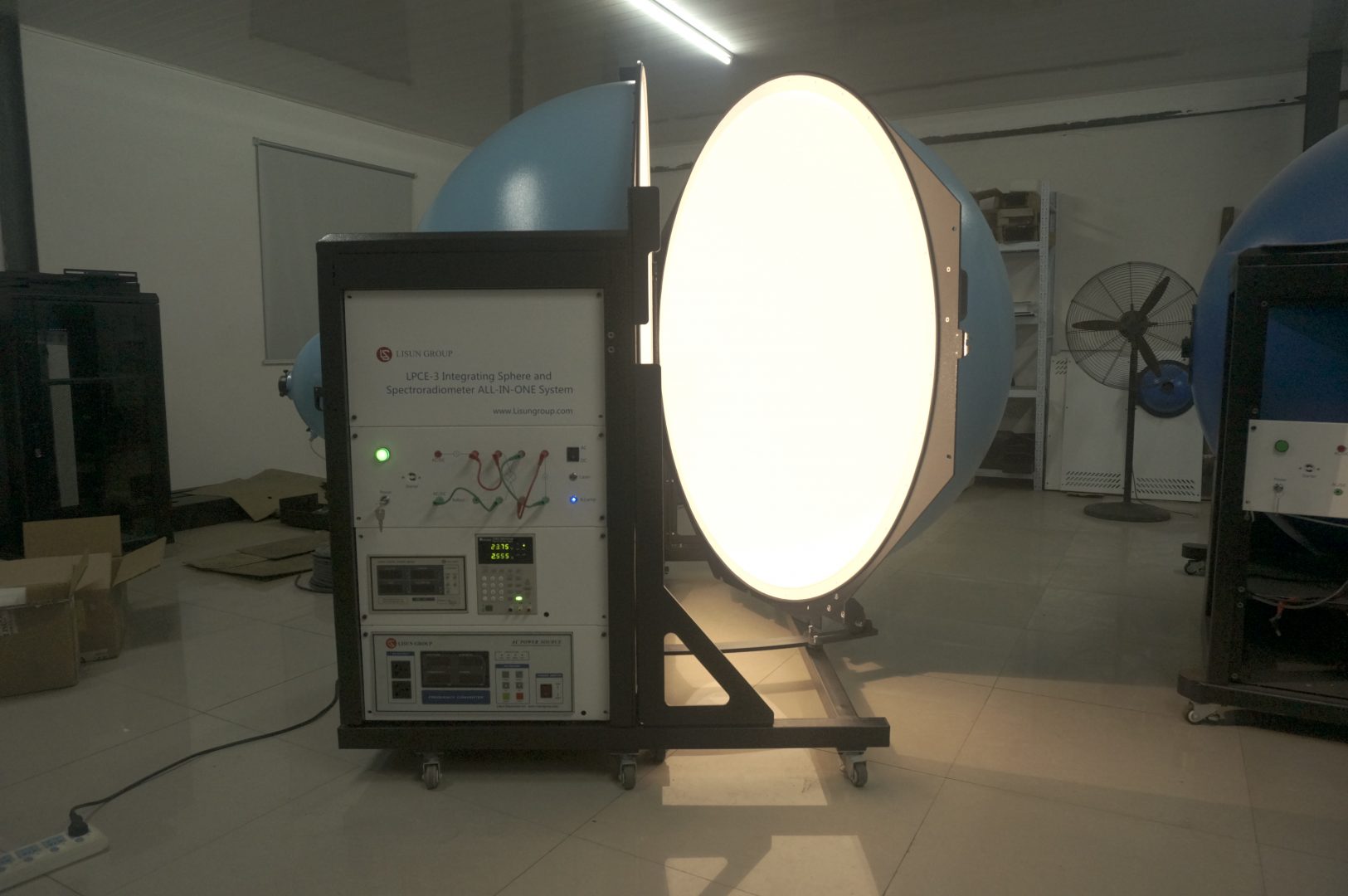

• LPCE-3 Spectroradiomètre CCD intégrant le système Sphere Compact.
• LSRF-3 Système de démarrage de la lampe, de temps de fonctionnement et de test de scintillement.

Éclairage de la lueur des plantes

Les ingénieurs ont fait en sorte que les plantes émettent une lumière tamisée pendant près de 4 heures. Avec une optimisation supplémentaire, ces plantes seront suffisamment lumineuses pour éclairer un jour l'ensemble de l'espace de travail. Au lieu d'allumer une lampe, vous pouvez facilement lire à la lumière d'une plante rougeoyante sur votre bureau lorsqu'il fait noir.

Le but de la rédaction de cet article est d'expliquer ce que signifient ces termes, de corriger certains malentendus courants et d'aider les producteurs à comprendre comment nous pouvons utiliser la science derrière ces termes pour déterminer les niveaux de lumière appropriés pour faire pousser des plantes heureuses et prospères.

Qu'est-ce que PAR?

PAR signifie Rayonnement Photosynthétiquement Actif (PAR). C'est l'énergie essentielle pour produire la biomasse, qui affecte directement la croissance, le développement, le rendement et la qualité des plantes. PAR définit le type de source lumineuse qui peut soutenir la photosynthèse des plantes.

La plage de longueurs d'onde des sources lumineuses qui favorise la croissance verte est plus large que la plage de longueurs d'onde du rayonnement photosynthétiquement actif. Il se situe approximativement entre 300 nm et 800 nm. Cette partie du rayonnement est appelée rayonnement physiologique. En dehors de cela, il peut favoriser la photosynthèse et affecter d'autres activités physiologiques.

L'éclairage lumineux de plantation doit tester le PAR PPF ; cela nécessite un LISUN LPCE-2 combustion propre

Lorsque les LED sont disponibles sur le marché, leur formidable efficacité et leur potentiel d'économie changent les règles du jeu et les lumens, lux et candela.

Récemment, les gens ont commencé à parler de PAR, PPFet PPF comme le meilleur moyen de mesurer la lumière dans les applications d'éclairage photosynthétique.

Le PAR PPF est basé sur les normes suivantes

Nos luminaires LED émettent extrêmement haut PAR niveaux; PAR (Rayonnement photosynthétiquement actif) est un terme très utilisé (et souvent mal utilisé). Il décrit le type de lumière nécessaire pour soutenir la photosynthèse dans la vie végétale. La photosynthèse permet aux plantes de convertir l'énergie lumineuse en énergie chimique. Cette énergie est la nourriture qu'ils utilisent pour grandir et prospérer.

Comme nous le savons tous, une partie de la lumière des bougies est visible à l'œil humain, contrairement à l'infrarouge. Différents types de lumière sont définis par leurs "longueurs d'onde". Ces différentes longueurs d'onde constituent le « spectre » du rayonnement électromagnétique. Le spectre comprend les rayons X, les ondes radio, la lumière infrarouge et la lumière que nous pouvons voir, comme la lumière du soleil et la lumière d'une LED rouge ou bleue.

Fait intéressant, les plantes utilisent la partie visible du spectre pour l'œil humain. Pourtant, les longueurs d'onde que nous percevons comme les plus brillantes (c'est-à-dire la lumière verte) ne sont pas les longueurs d'onde les plus efficaces pour la photosynthèse.
PAR est la partie du spectre de rayonnement électromagnétique (lumière).

Il est utile pour les plantes et les algues d'activer la photosynthèse ; le point est PPF et PPFD. Lorsque nous sélectionnons un système d'éclairage ou un luminaire pour favoriser la photosynthèse, il y a trois paramètres de mesure que nous devons considérer

• La quantité de lumière produite par le luminaire.
• Quelle quantité de cette lumière est disponible pour les plantes.
• La quantité de lumière que la plante reçoit pendant la photopériode.

Intégration de sphère

La surface intérieure de la sphère est recouverte d'un revêtement blanc très diffus. Le faisceau pénètre dans la sphère par une ouverture. La surface intérieure est si fortement diffusée que la lumière est réfléchie plusieurs fois dans toutes les directions. Ainsi, la lumière est uniformément répartie sur toute la surface intérieure de la sphère.

Vous pouvez le considérer comme un diffuseur, mais en trois dimensions, de nombreux détails de conception doivent être optimisés pour diverses applications, notamment la taille de la sphère, le type de détecteur utilisé, la mise en place de déflecteurs internes pour empêcher le direct pour empêcher le direct illumination du détecteur par la source.

Il y a une distribution uniforme de la lumière à l'intérieur de la sphère. Nous pouvons utiliser un capteur de puissance pour échantillonner une petite partie de la surface interne de la sphère. La puissance peut être mesurée en connaissant la surface du capteur et la surface de la sphère. Nous pouvons appliquer un facteur d'étalonnage pour obtenir la puissance totale dans la sphère. Cette astuce optique rend les lectures indépendantes de la taille du faisceau, de la divergence de position.

Applications

Nous pouvons utiliser un sphère d'intégration pour mesurer la puissance de sources à faisceaux très divergents, telles que les LED, les CIL Vic et autres diodes laser, et les fibres optiques. Des faisceaux laser parallèles peuvent également être mesurés, en profitant du fait que la sphère d'intégration atténue efficacement le faisceau en n'en ayant qu'une infime fraction.

Par exemple, nous pouvons utiliser la réponse rapide d'un capteur à photodiode et mesurer des puissances qui, si elles tombaient directement sur la photodiode, la satureraient.

Avantages de l'intégration de Sphere

• La sphère ne peut pas désaligner le faisceau.
• Les sphères d'intégration ont également des ports supplémentaires à partir desquels la lumière peut être utilisée pour d'autres usages, par exemple, effectuer des mesures spectrales ou analyser la forme des impulsions temporelles.
• Les sphères d'intégration peuvent être utilisées pour mesurer la transmission ou la réflexion de matériaux diffus ou diffusants.
• Placez l'échantillon de test à l'orifice d'entrée de la sphère ou dans une partie opposée à l'orifice d'entrée. Cela dépend des détails de ce que vous voulez mesurer.
• De plus, vous pouvez utiliser les sphères rayonnantes pour mesurer la lumière totale émise par la lampe.
• Les sphères d'intégration sont principalement utilisées dans les mesures optiques.
• Nous pouvons mesurer la puissance totale de la lumière sans aucune imprécision. En dehors de cela, la réflexion et l'absorption des échantillons peuvent être facilement comprises.

LPEC-2(LMS-9000)Intégration du système de spectroradiomètre à sphère

LPCE-2(LMS-9000) est un spectroradiomètre CCD élevé avec une bonne précision. Il a un bon Sphère d'intégration Système de test. Il convient le mieux à la mesure photométrique et colorimétrique de tous les luminaires tels que les lampes à économie d'énergie, fluorescentes et HID. Les lampes HID sont des pompes à sodium à haute tension et des lampes à mercure à haute tension.

Les mesures dans les données finales répondent aux exigences de la CIE, EN et LM-79 article 9.1. Ces mesures sont utiles pour la mesure de la photométrie et de la colorimétrie.

LPCE-2 Intégration de Sphère Le système de test de spectroradiomètre LED est valable pour la mesure de la lumière des LED et des produits d'éclairage à LED. La qualité des LED peut être testée en analysant leurs paramètres photométriques, colorimétriques et électriques.

Configuration du système

• Spectroradiomètre (LMS-9000C)
• Une Fibre Optique (CFO-1.5M)
• Compteur de puissance numérique (LS2050B)
• Source d'alimentation CC (DC3005)
• Source d'alimentation CA (LSP-500 VARC)
• Sphère d'intégration (IS-1.5MA et IS-0.3M)
• Une source de lumière standard (SLS-50W et SLS-10W)
• Armoire de 19 pouces (CASE-19IN)

Dimensions

• Colorimétrique : coordination de la chromaticité, CCT, rapport de couleur, longueur d'onde maximale, demi-bande passante
• Photométrique : flux lumineux, rayonnement de puissance, classe d'efficacité énergétique, EEI, efficacité du flux pupillaire, facteur pupillaire, flux cirtopique et PPF
• Électricité : tension, courant, puissance, facteur de puissance et facteur de déplacement
• Test de maintenance optique des LED : Flux VS Temps, CCT VS temps, CRI VS temps, Puissance VS temps, Facteur de puissance VS temps, Courant VS temps, Flux efficacité VS temps

Spécification

• Précision de la longueur d'onde spectrale : 0.3 nm,
• Reproductibilité de la longueur d'onde : 0.1 nm
• Exemples d'étapes de numérisation : 0.1 nm
• Précision des coordonnées chromatiques : 0.002
• Température de couleur corrélée : 1500 100,000 ~ XNUMX XNUMX K
• Précision : 0.3
• Plage d'indice de rendu des couleurs : 0 ~ 100
• Linéaire photométrique : 0.5
• Temps d'intégration : 0.1 à 10,000 XNUMX ms
• Nous pouvons mesurer la température à l'intérieur et à l'extérieur de la sphère d'intégration
• Les méthodes de test de flux incluent le spectre, la photométrie et le spectre avec la révision photométrique
• Il comprend un dispositif de lampe auxiliaire
• Le logiciel comprend une fonction d'auto-absorption
• Il permet le téléchargement du LM-79 Rapport photométrique, colorimétrique et électrique en PDF. De plus, le rapport de test de maintenance optique LED peut être exporté vers Excel ou PDF.

LISUN Des modèles photo	Longueur des ondes
LMS-9000C	350 800 nm
LMS-9000 CUV-VIS	200 800 nm
LMS-9000 VIS-NIR	350 1050 nm

Foire aux Questions

Quelle est la raison d'utiliser une sphère d'intégration?

An sphère d'intégration diffuse la lumière entrante dans différentes directions en réfléchissant la lumière sur toute la surface de la sphère. Cette caractéristique d'une sphère d'intégration en fait un instrument idéal pour de multiples applications. Par exemple, la puissance laser, la réflectance, le flux et d'autres instruments de rayonnement.

Quels sont les inconvénients d'une sphère intégratrice ?

Outre les avantages d'un sphère d'intégration, il y a quelques inconvénients. Le revêtement est endommagé si la source de lumière est à haute puissance. Nous ne pouvons pas utiliser la couche endommagée ; il devrait être changé si nous utilisons à nouveau la sphère. C'est une tâche coûteuse. Les matériaux utilisés dans cette procédure sont le sulfate de baryum et l'oxyde de magnésium.
