Développement d'un système de mesure intégré de LED sphériques

Sphère d'intégration, également connu sous le nom de Système de mesure à DEL, est une coque sphérique creuse. Sphères d'intégration sont généralement constitués de matériaux métalliques et ont une paroi interne recouverte d'une couche blanche à haute réflectance diffuse (généralement de l'oxyde de magnésium ou du sulfate de baryum), assurant une réflexion diffuse uniforme en chaque point de la paroi interne. Il y a aussi sphères intégratrices fabriqué à partir de matériaux polymères à haute réflectance, tels que Spectralon. L'éclairement produit par une source lumineuse en tout point de la paroi de la sphère est le résultat de la superposition de plusieurs éclairements lumineux réfléchis. De cette façon, la lumière entrant dans la sphère intégrante subit de multiples réflexions sur la paroi intérieure, créant un éclairement uniforme sur la paroi intérieure. Les sphères d'intégration sont couramment utilisées pour tester des paramètres tels que le flux lumineux, la température de couleur et l'efficacité lumineuse des sources lumineuses, ainsi que pour mesurer la réflectance et la transmission des objets.

Ces dernières années, avec la demande croissante de qualité dans les produits d'éclairage, l'intégration d'une température constante sphères intégratrices et la technologie de test de couleur et électrique des LED a émergé. La sphère d'intégration à température constante est un dispositif qui peut contrôler de manière stable la température et l'humidité de l'environnement de test, tandis que les tests de couleur et électriques des LED évaluent la qualité des lumières LED en détectant leur couleur et leurs paramètres électriques. En intégrant ces deux technologies, l'efficacité du développement et de la production de produits LED peut être efficacement améliorée, favorisant ainsi le développement de l'industrie LED.

La sphère d'intégration à température constante est couramment utilisée dans l'industrie de l'éclairage comme dispositif de test, fournissant un environnement de température et d'humidité stable pour garantir la fiabilité et la cohérence des résultats des tests. Ceci est crucial pour les tests de performances des produits LED. Les tests de couleur et électriques des LED sont une technologie qui détecte la couleur et les paramètres électriques des lumières LED. Grâce à ces tests, des paramètres tels que la température de couleur, l'uniformité des couleurs, la luminosité et le courant des lumières LED peuvent être obtenus pour évaluer leur qualité. En utilisant ensemble la sphère d'intégration à température constante et la technologie de test de couleur et électrique des LED, les lumières LED peuvent être testées de manière complète et précise dans un environnement contrôlé, garantissant ainsi les performances et la qualité du produit.

Dans les tests de couleur et électriques des LED, le rôle de la sphère d’intégration à température constante réside principalement dans le contrôle de la stabilité de l’environnement de test. Les conditions idéales pour une sphère d’intégration à température constante sont les suivantes :
A. La surface intérieure de la sphère est une sphère géométrique complète, avec un rayon constant en chaque point.
B. La paroi interne de la sphère est une surface neutre et uniformément diffuse, avec la même réflectance diffuse pour la lumière de toutes les longueurs d'onde.
C. Il n’y a aucun objet à l’intérieur de la sphère et la source lumineuse est considérée comme émettant de la lumière sans aucun matériau physique.

Les facteurs qui affectent la précision de mesure de la sphère d'intégration à température constante sont les suivants :
A. La paroi interne de la sphère est une couche diffuse idéale uniforme qui suit la loi de Lambert.
B. La réflectance de chaque point de la paroi intérieure est égale.
C. La réflexion diffuse du revêtement blanc sur la paroi intérieure est neutre.
D. Le rayon de la sphère est uniforme et il n’y a aucun autre objet à l’intérieur de la sphère à l’exception de la source lumineuse.
Par conséquent, tout dommage, pelage ou jaunissement de la paroi interne de la sphère d’intégration affectera la précision de la mesure.

Les tests de couleur et électriques des LED peuvent fournir une évaluation et une optimisation complètes des produits LED. La couleur des lumières LED est représentée par la température de couleur et l'uniformité des couleurs, qui sont des paramètres cruciaux pour le confort et les effets visuels des produits d'éclairage. Grâce aux tests électriques et de couleur des LED, les indicateurs de température de couleur et d'uniformité de couleur des lumières LED, ainsi que les paramètres clés tels que la luminosité et le courant, peuvent être obtenus rapidement et avec précision. Ces données sont d'une grande importance pour la conception des produits et la prise de décision en matière de production.

De plus, l'intégration innovante de la sphère d'intégration à température constante et des tests électriques et de couleur des LED peut apporter les avantages suivants :
1. Précision et fiabilité améliorées des tests : la sphère d'intégration à température constante peut fournir un environnement de test stable, éliminant l'influence des facteurs externes sur les résultats des tests, améliorant ainsi la précision et la fiabilité des tests. Les tests de couleur et électriques des LED peuvent évaluer de manière exhaustive les paramètres de couleur et électriques des produits LED et garantir l'exactitude des résultats des tests.

2. Amélioration de la cohérence et de la qualité des produits : l'intégration de la sphère d'intégration à température constante et des tests électriques et de couleur des LED peut éliminer les variations des produits LED au cours du processus de production, améliorant ainsi la cohérence et la qualité des produits. En évaluant avec précision la couleur et les paramètres électriques des produits LED, les problèmes de qualité peuvent être identifiés et résolus en temps opportun, améliorant ainsi la fiabilité du produit et répondant à la demande des consommateurs pour des produits de haute qualité.

3. Efficacité accrue dans le développement et la production : la sphère d'intégration à température constante fournit un environnement de test stable, réduisant les erreurs pendant les tests et améliorant l'efficacité des tests. Les tests de couleur et électriques des LED peuvent évaluer de manière exhaustive les indicateurs clés des produits LED, aidant ainsi les chercheurs et le personnel de production à prendre des décisions rapides et précises, améliorant ainsi l'efficacité du développement et de la production.

4. Promouvoir le développement de l'industrie LED : l'éclairage LED est la tendance future en matière d'éclairage, et avec la demande croissante de produits d'éclairage économes en énergie et respectueux de l'environnement sur le marché, l'industrie LED a de larges perspectives de développement. L'intégration innovante de la sphère d'intégration à température constante et des tests électriques et de couleur des LED peut améliorer la qualité et les performances des produits LED, répondant aux demandes du marché et favorisant la mise à niveau et le développement de l'industrie LED.

En conclusion, l'intégration innovante de la sphère d'intégration à température constante et des tests électriques et de couleur des LED apporte de nombreux avantages à l'industrie des LED, notamment une précision et une fiabilité améliorées des tests, une cohérence et une qualité améliorées des produits, une efficacité accrue dans le développement et la production, et la promotion. de l'industrie LED. Cette intégration s'applique non seulement à l'industrie de l'éclairage LED, mais peut également être étendue à d'autres domaines, offrant de nouvelles solutions pour le développement et la production de produits dans diverses industries.

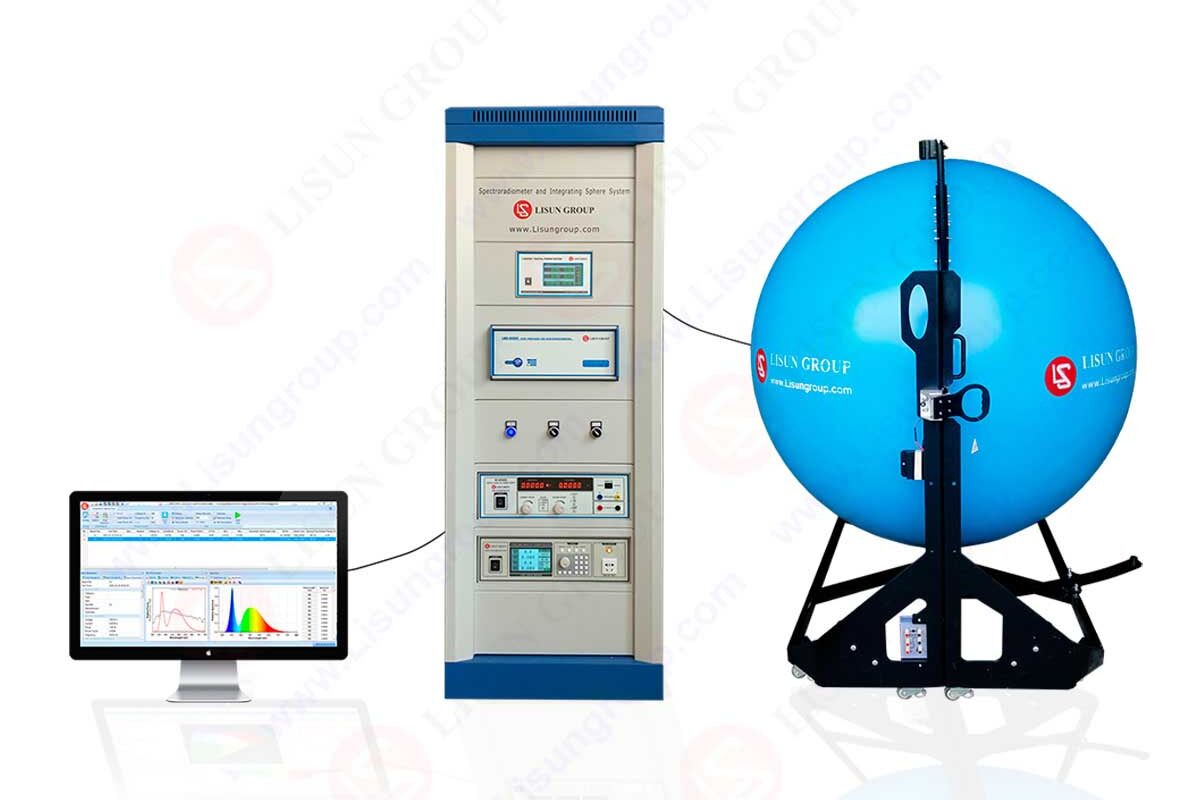

LPCE-2 Le système de test LED à spectroradiomètre à sphère intégré est destiné à la mesure de la lumière des LED simples et des produits d'éclairage LED. La qualité des LED doit être testée en vérifiant leurs paramètres photométriques, colorimétriques et électriques. Selon CIE 177, CIE84,  CIE-13.3, IES LM-79- 19, Ingénierie optique-49-3-033602, RÈGLEMENT DÉLÉGUÉ (UE) 2019/2015 DE LA COMMISSION, IESNA LM-63-2, IES-LM-80 ainsi que  ANSI-C78.377, il recommande d'utiliser un spectroradiomètre matriciel avec une sphère d'intégration pour tester les produits SSL. Le LPCE-2 le système est appliqué avec LMS-9000C Spectroradiomètre CCD de haute précision ou LMS-9500C Spectroradiomètre CCD de qualité scientifique et sphère d'intégration moulée en A avec base de support. Cette sphère est plus ronde et le résultat du test est plus précis que la sphère d'intégration traditionnelle.
